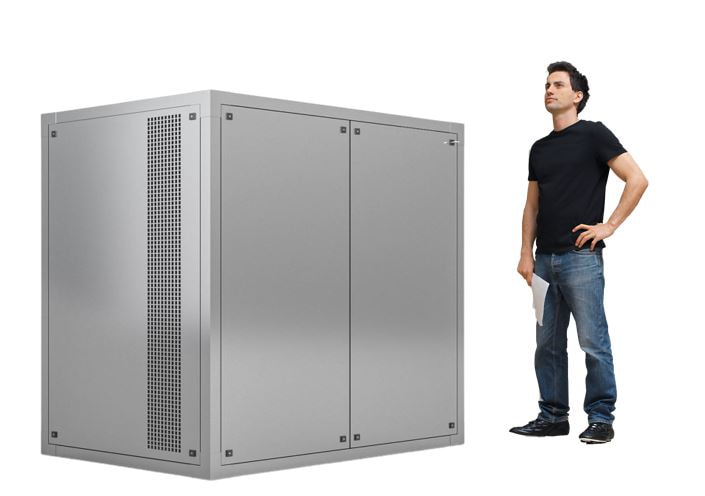

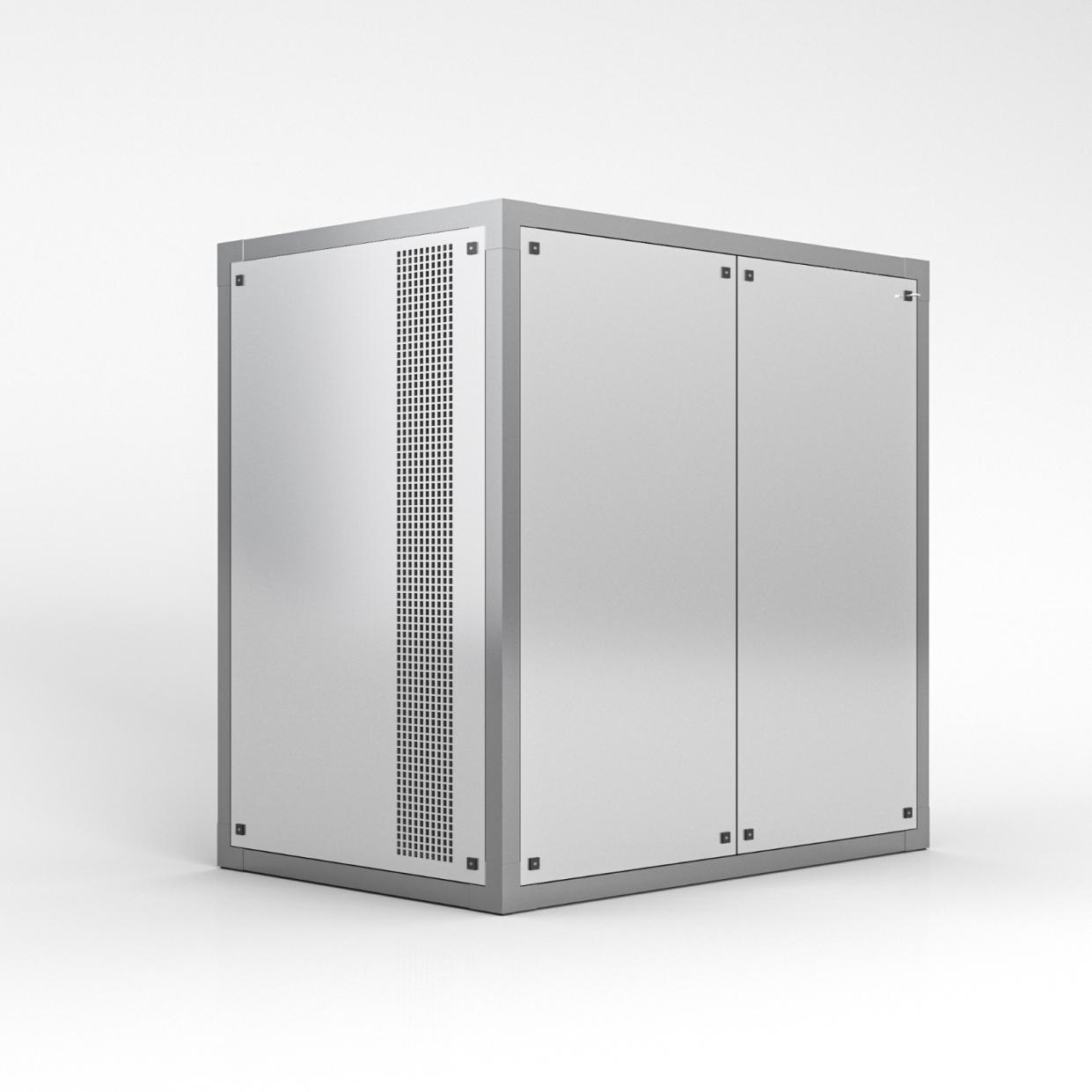

Schallschutzhaube SilentMode H-4
Schallhaube für Wärmepumpen / Klimaanlagen / Mini VRV/VRF Anlagen mit Horizontaler Luftführung.
Dokument mit Details zum Produkt (Datenblatt PDF)
Schallreduktion bis -21 dB(A) durch gezielte Luftführung in Kombination mit Isolation zur Verhinderung von Maskierungseffekten und Reflexionsschall. Schallhauben Standard Model für Anlagen mit 2 Axial Ventilatoren und einem maximalen Luftvolumen von 8'600 m3/h (= Anlagen mit > 12 - 15 kW)

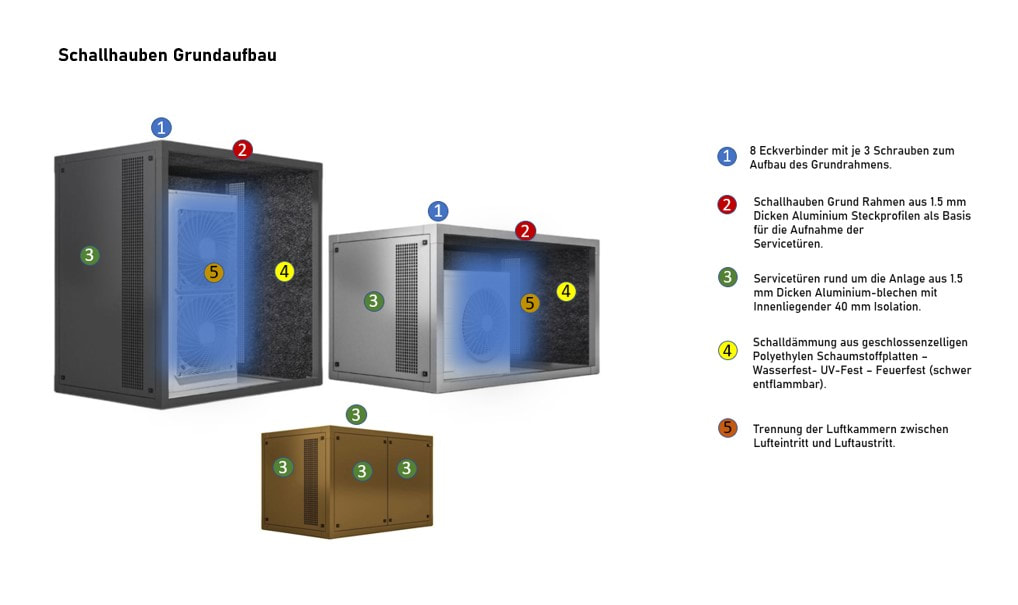

Servicetüren rund um die Anlagen / "Plenum Bleche" zur Verhinderung eines Luftkurzschlusses. Je nach Situation können die Lufteintritts- und Lufteintrittsöffnungen rund um die Anlagen platziert werden dadurch lassen sich auch mehrere Anlagen in einer Reihe (Kaskade) aufstellen ohne das eine Luftkurzschluss entsteht.
Material Aluminium Systemprofile mit einer stärke von 5 cm, Aluminium Paneelen mit Pulverbeschichtung in RAL Farbe nach Wahl, mit einer Stärke von 1.5 mm mit innenliegender Wetterbeständiger Isolation mit einer Dicke von 40 mm.

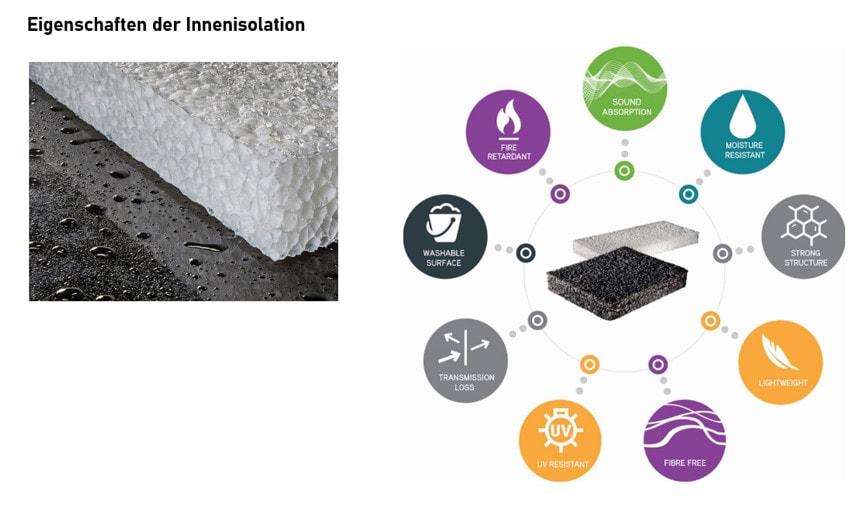

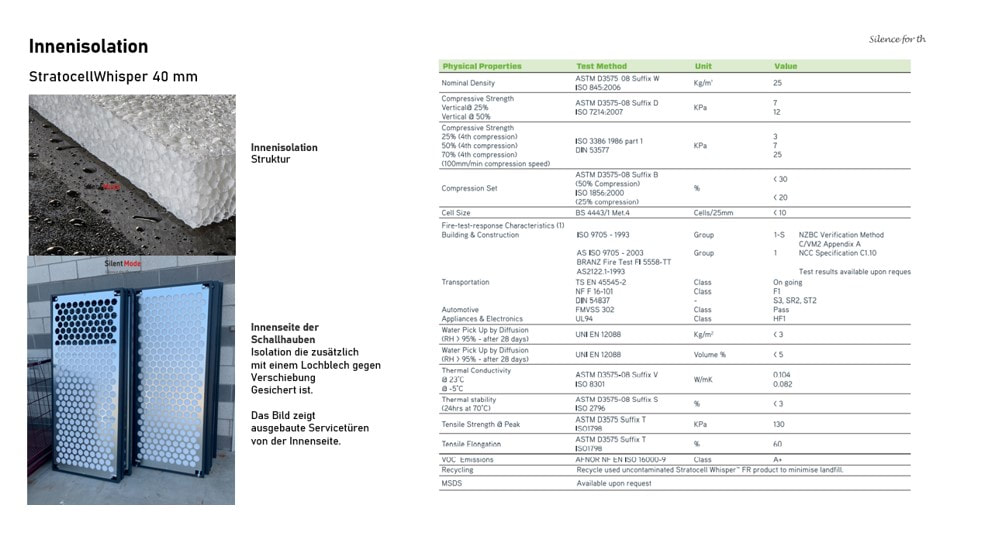

Schallisolation in der Haube
Die Innenseite der Servicetüren ist mit einer Schallisolation auf der Basis von Schallabsorbierenden Polyethylen-Schaumstoffplatten mit einer Stärke von 40 bis 50 mm ausgestattet. Durch die Schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle in der Industrie. Das Material ist Wasser-, UV- und Formbeständig und baut keine Bakterien (Pilze auf) und ist komplett recyclebar.
Dank der zahlreichen Zertifizierungen können die Platten in folgenden Bereichen angewendet werden: Baugewerbe, Industrie, Schienenfahrzeuge, Automobilindustrie, Elektronikbranche, Schifffahrt, Kanalisierung und Klimatisierung. «FR- Version» dieser Schallisolation ist schwer entflammbar.
Grösse der Schallhaube
Aussenmasse: 1'900 x 1'250 x 1'800 mm (L x B x H)
Innenmasse: 1'800 x '1'150 x 1'700 mm (L x B x H)

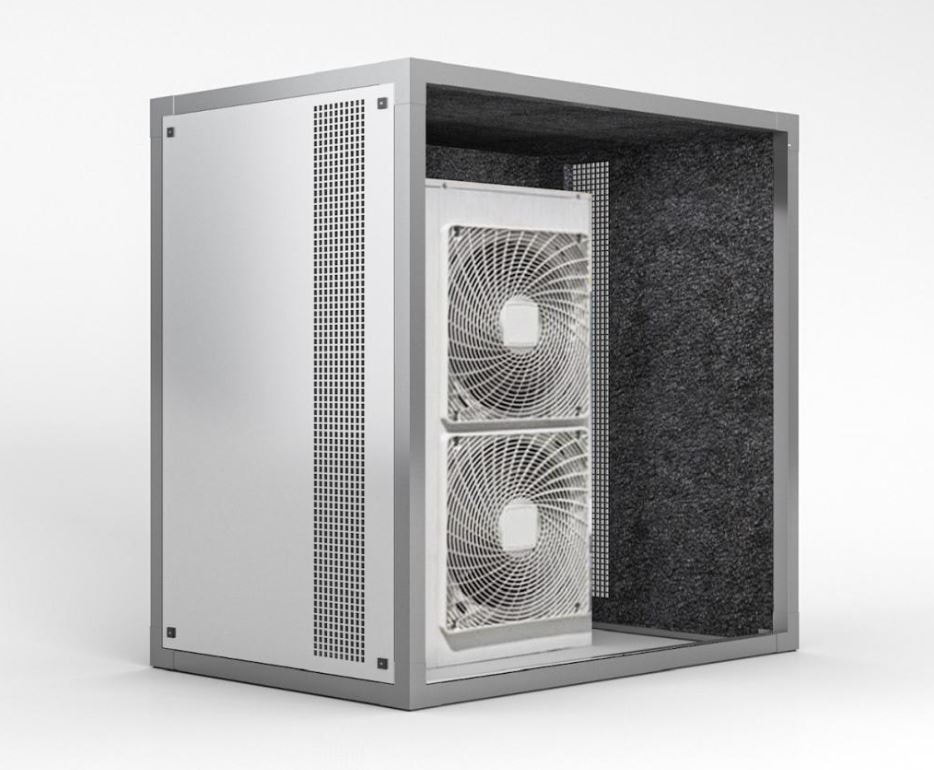

Maximale Anlagegrösse
Aussenmasse: 1'300 x 490 x 1'700 mm (L x B x H)
Maximale Luftvolumen
Wärmepumpen: 8'600 m3/h
Klimaanlagen : 7'800 m3/h
VRF/VRV Anlagen: 7'800 m3/h
Gewicht der Schallhaube / Umbaute Fläche
194 kg Total zusammengebaut / 12.96 m2
Druckverlust durch die Schallhaube
ca. 18 Pascal
RAL Farbe
Nach Wahl innerhalb der RAL Farbenpalette ohne Aufpreis
RAL Farben sehen Sie mehr ralcolor.com/
Material
Komplett aus Aluminium gefertigt
Isolation
40 mm Dicke, Die Isolation ist schwer entflammbar und entspricht der Brandklasse EN 13501-1 B-s2-d0 DIN4102: B1 - Erfahren Sie mehr
Entsorgung
Sämtliche Komponenten sind Recyclebar
Lieferung
Zerlegt, einfacher Aufbau mittels Steckprofilen oder Vormontiert
Empfohlene Fundament Grösse
1'900 x 1'250 mm B x T mit einer Dicke von 100 mm (Bauseitig zu erstellen)
