Ausgangslage

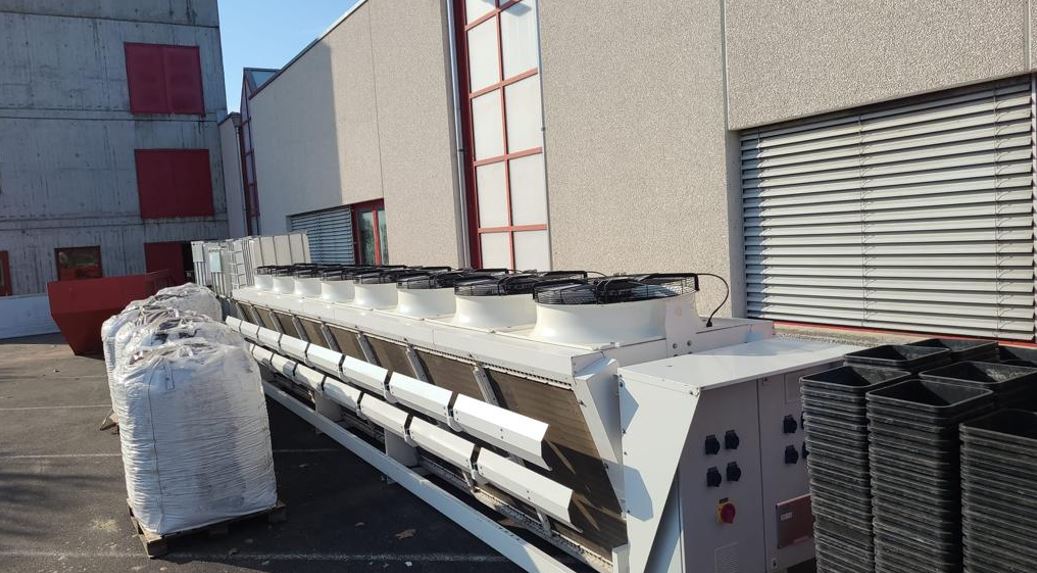

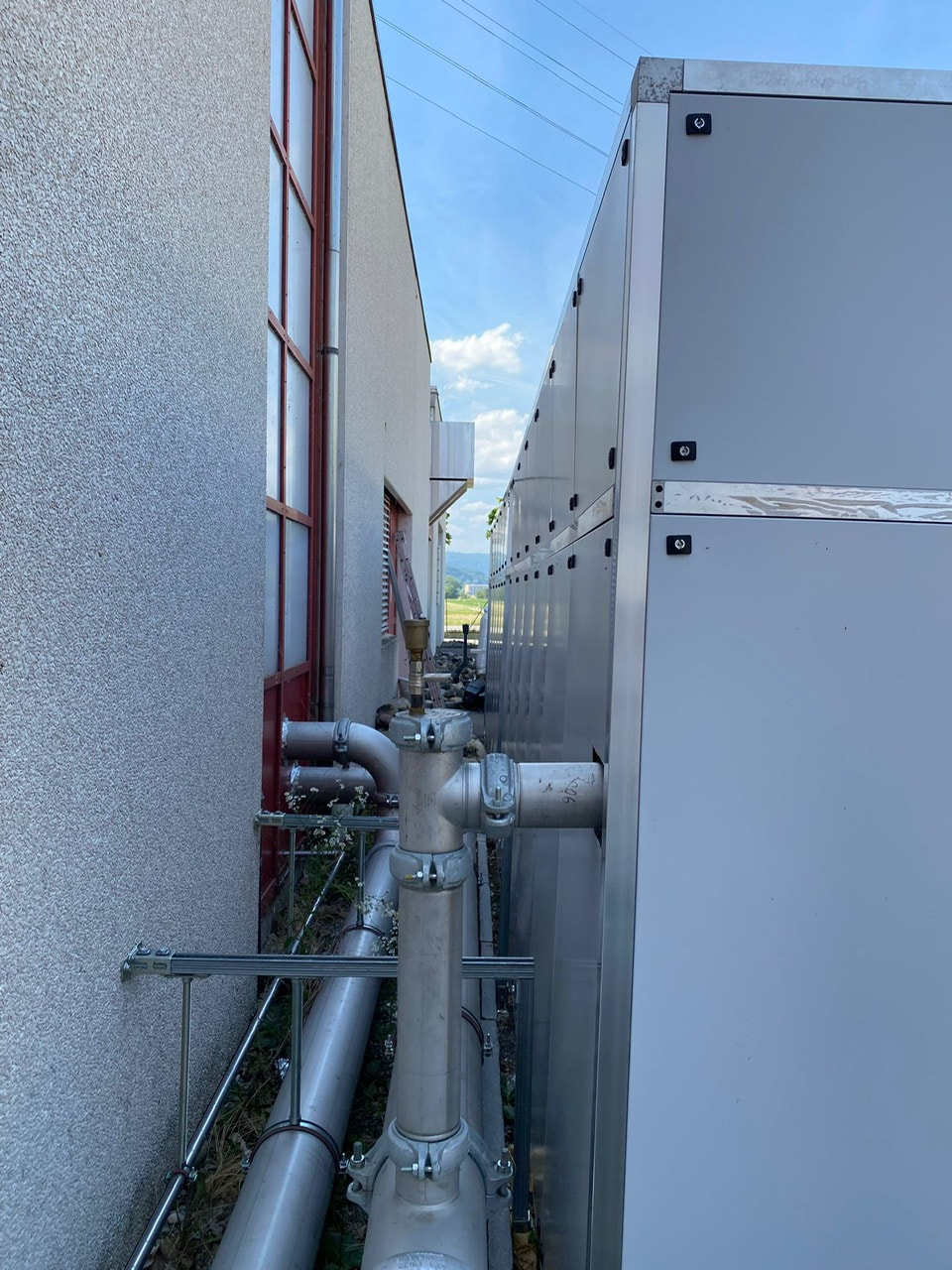

Es handelt sich um die Installation einer Schallhaube für einen "CABERO Rückkühler GCW099A8.8/8S" mit bereits integrierter Adiabatik Vorkühl-Funktion.

Die Masse des Rückkühler sind: 9’100 x 1’390 x 1’850 mm (L x B x H). Auf voller Leistung setzen die 8 Ventilatoren des Rückkühler ein Luftvolumen von 194’470 m3/h um. Zur Schallminderung und zur Effizienzsteigerung der Anlage soll eine Schallhaube eingesetzt werden und die bereits bestehende Adiabatik Lösung integriert werden.

Die Integration der bestehenden Adiabatik Lösung in die Schallhaube wird zur einer Reduktion des Wasserverbrauches führen da der Windtrift des Verdunsteten Wassermenge im geschützten Atmosphärischen Raum in Schallhauben Innern stark reduziert wird. Da die Verdunstungskälte auch länger in der Haube steht wird gleichzeitig die Energieeffizienz gesteigert, dies auch darum weil der Rückkühler durch die Haube beschattet wird.

Schallhauben Konzept
Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage Integriert. Für den Luftaustritt werden Schallkulissen mit einer Tiefe von 700 mm eingesetzt. Diese Kulissen sind so gebaut das ein aktiver Ventilator einen Passiven Ventilator nicht beeinflusst. Die Lufteintrittskulissen haben eine Einbautiefe von 350.

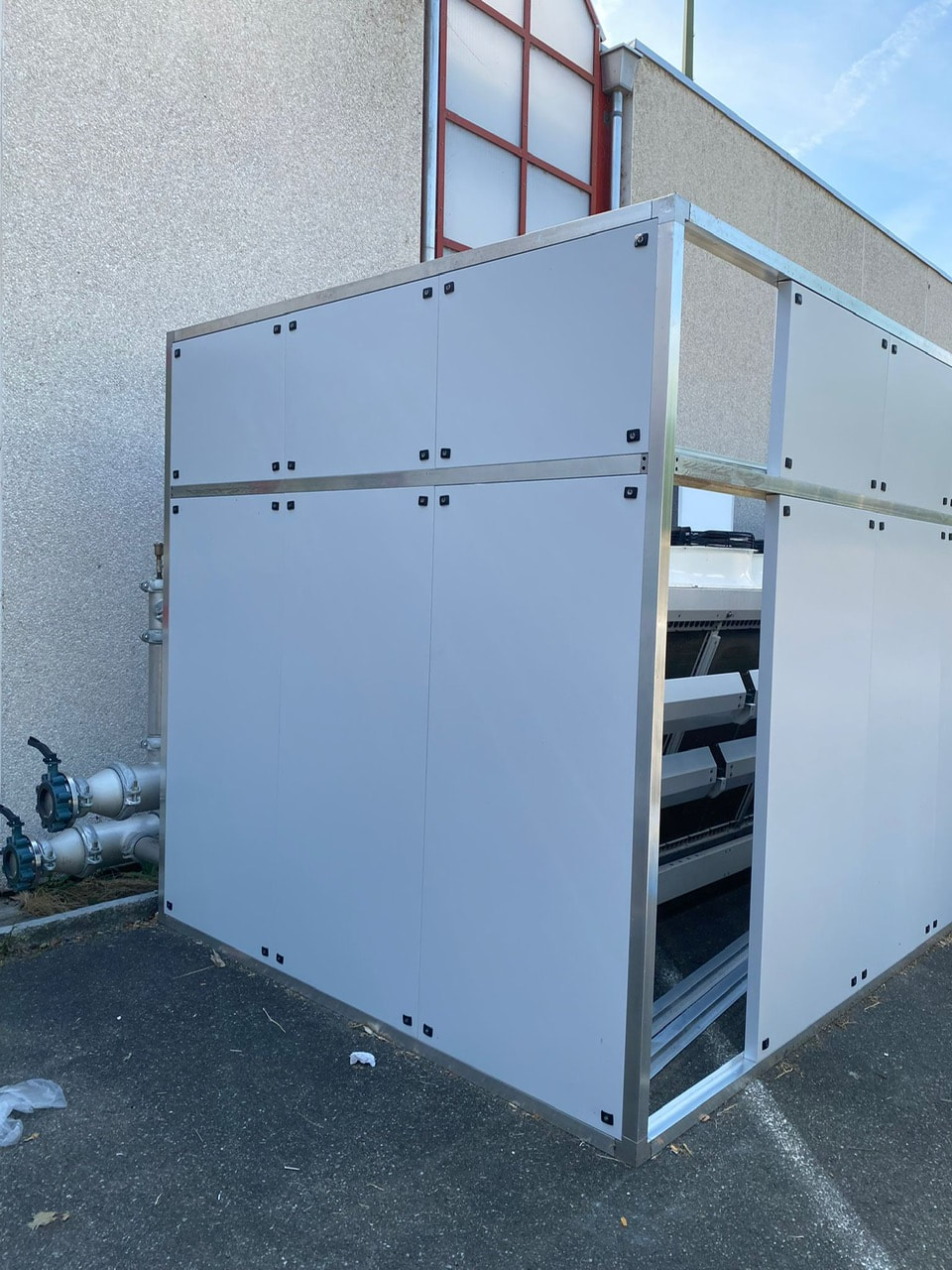

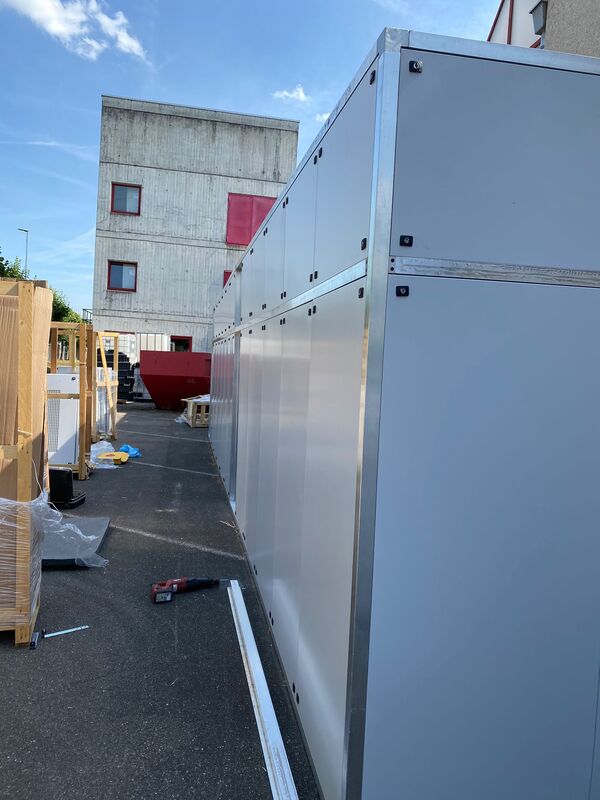

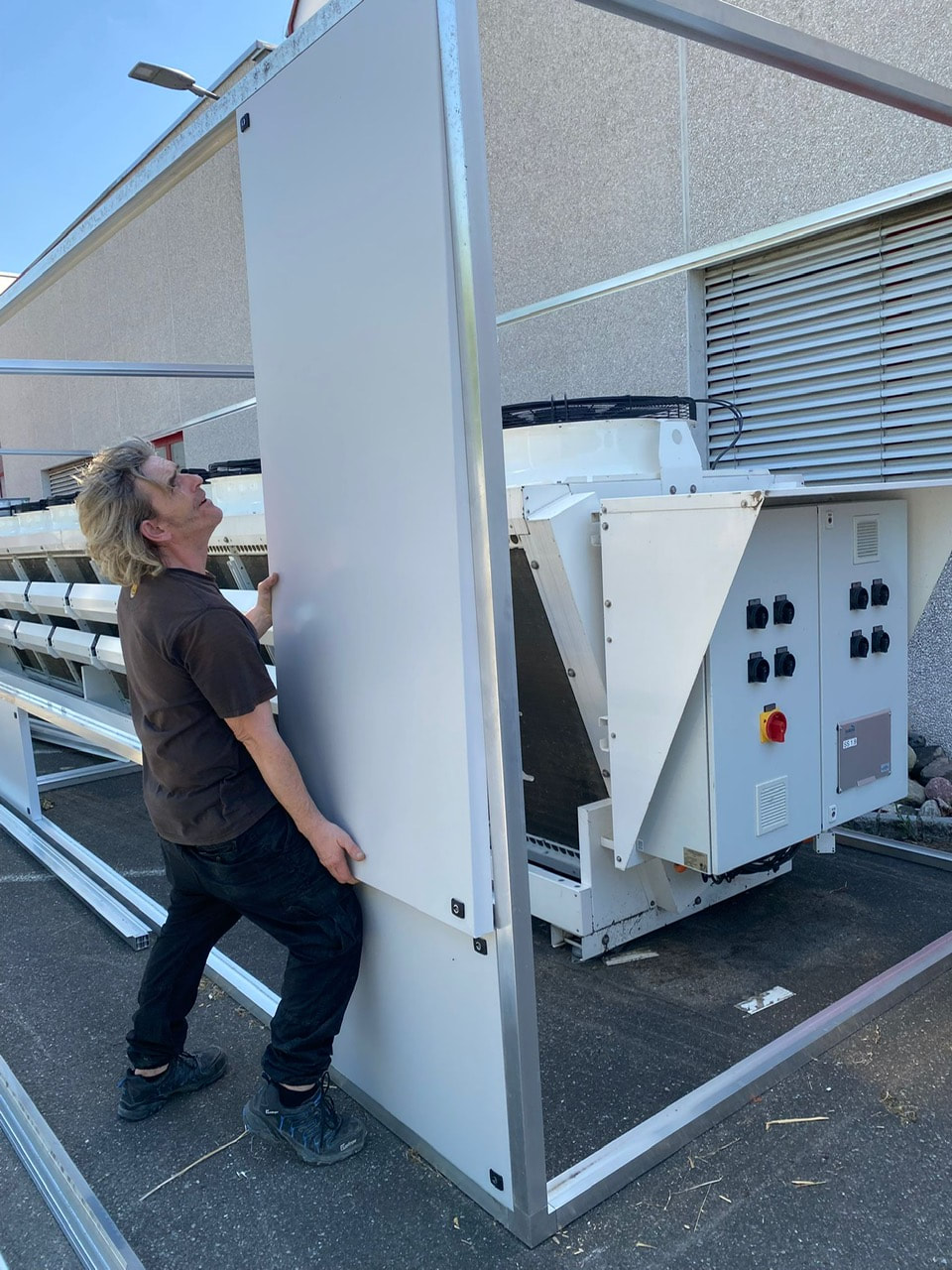

Die Schallhaube ist aus 2 Modulen gebaut die einfach aneinander gebaut werden. Die Module sind nur an der Front- und Rückseite getrennt und innerhalb der Haube durchgehend offen. Die Schallhaube wurde Vorort durch das Zusammenfügen der vorbereiteten Module montiert. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, Schallabsorbierenden Eigenschaften auf.

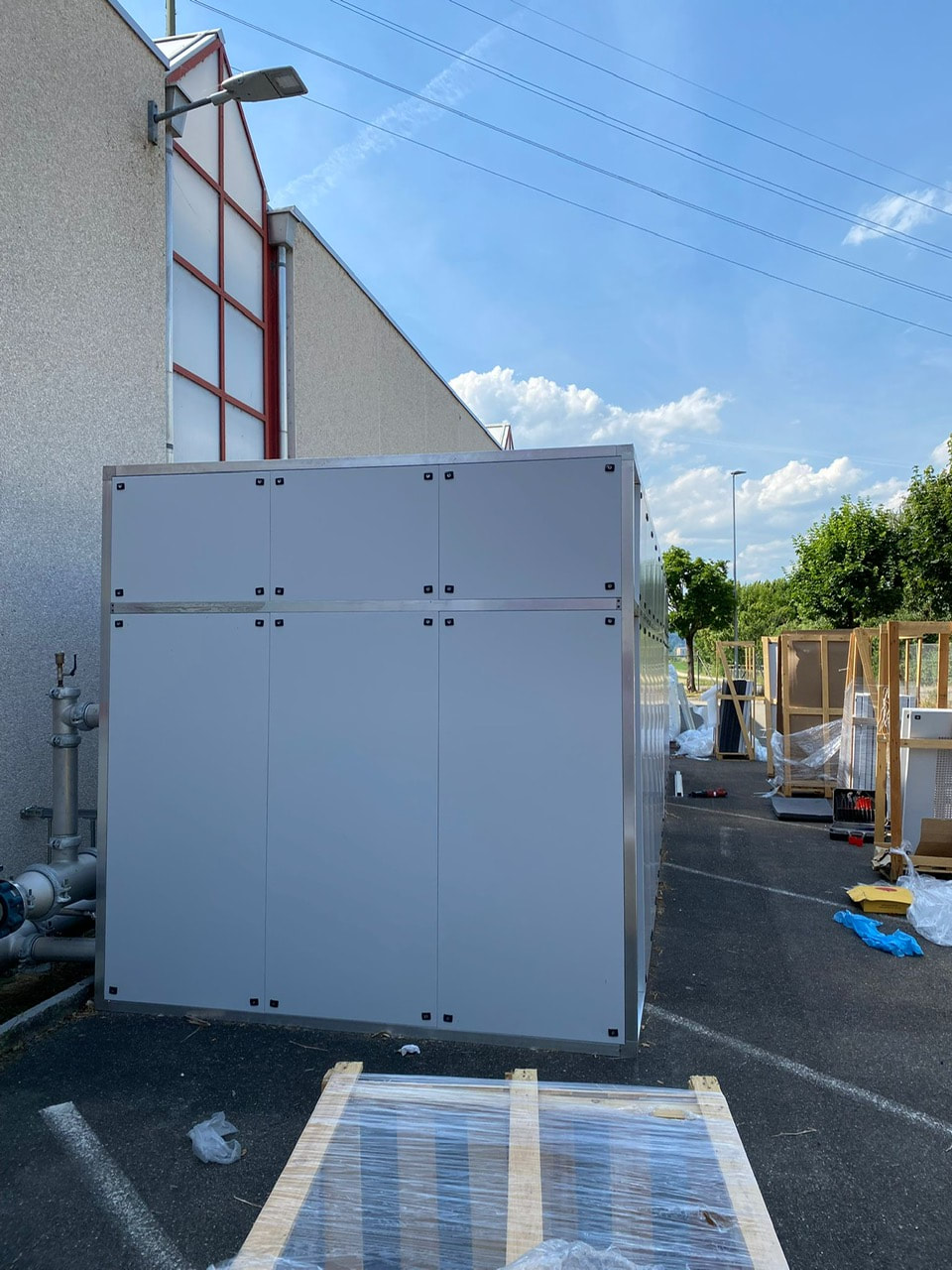

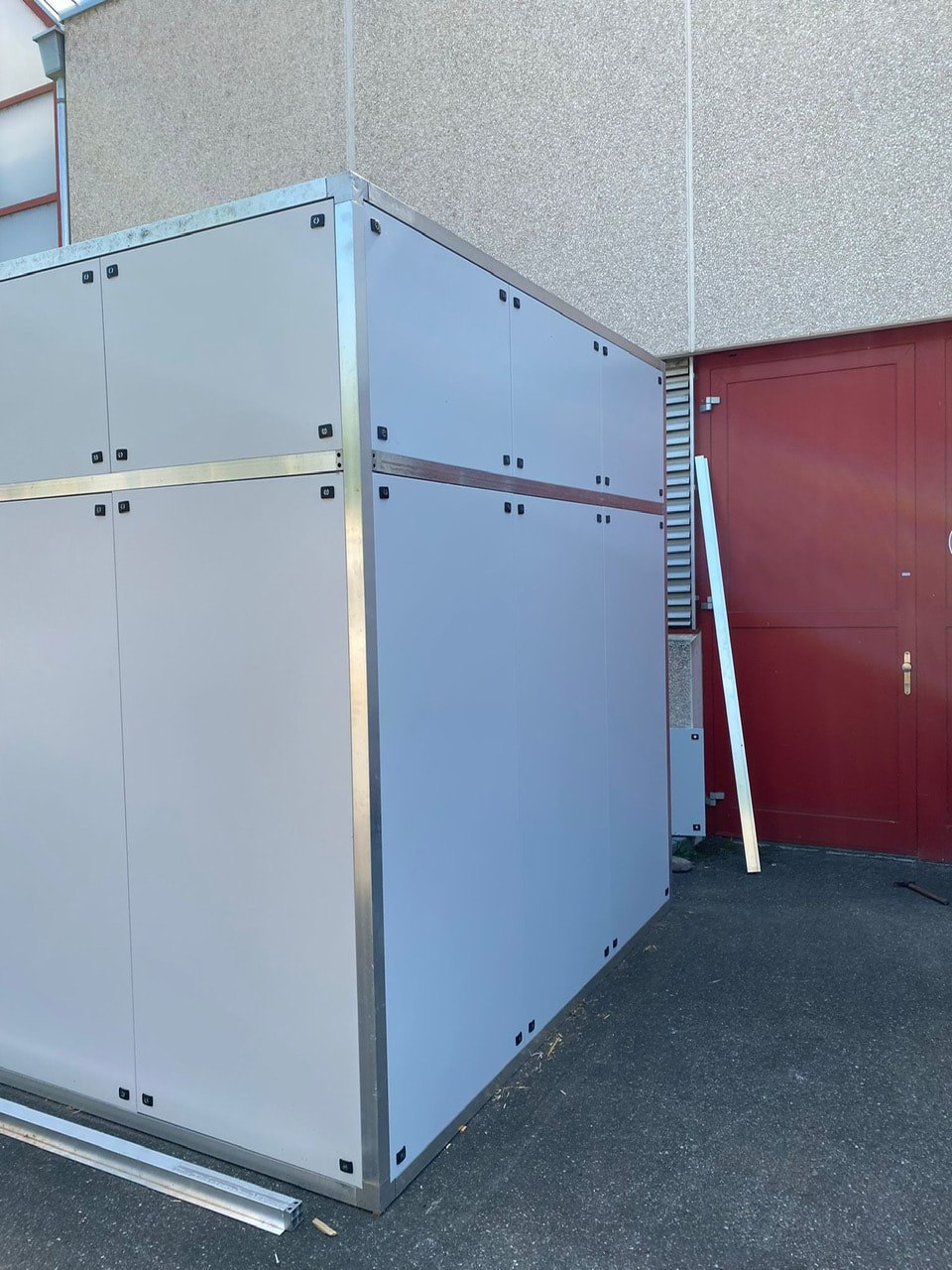

Die Zusammengebauten 2 Module haben die nachstehende Dimension: 10’600 x 2’490 x 2’550 mm (L x B x H) bei einem Gewicht von 1’397 kg. Die Schallkulissen und die freien Lufteintrittsöffnungen sind mit rund 15% über dem benötigten Luftvolumen der Anlage konzipiert.

Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt zwischen 15 bis 18dB(A), dies bei einem Druckverlust von rund 20 Pa.

Weitere Informationen:
info@silent-mode.com / www.silent-mode.com

Ausgangslage

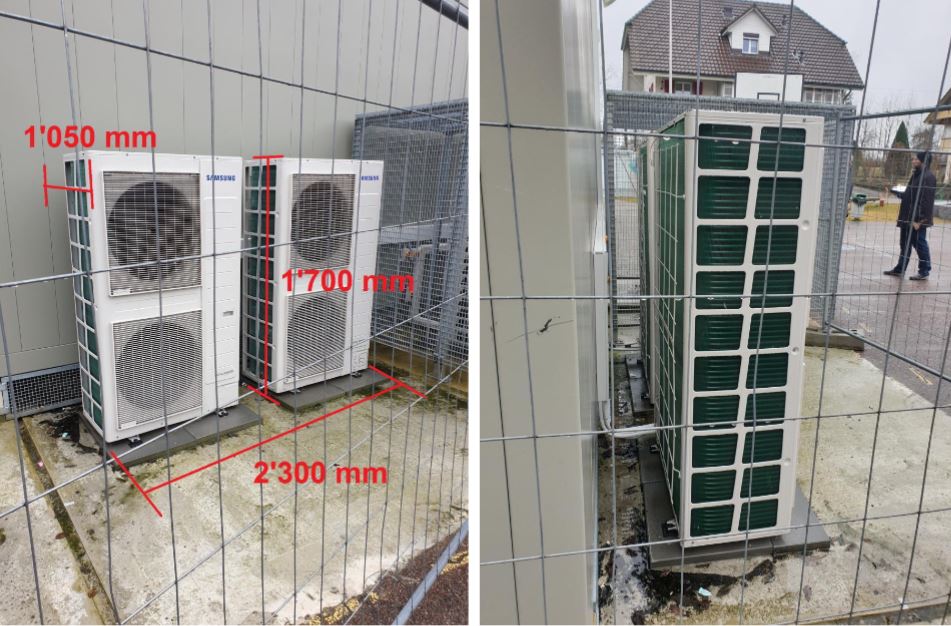

Es handelt sich beidem Vorhaben um eine Einhausung von 2 bereits installieren Samsung Inverter Ausseneinheiten. Die Anlagen haben je zwei Axial-Ventilatoren mit einem maximalen Luftvolumenstrom von 7’200 m3/h (Volllast). Die statische Pressung der Ventilatoren beträgt maximal 20 Pa.

​Die Anlage steht in der Schweiz Kanton Bern.

Schallhauben Konzept

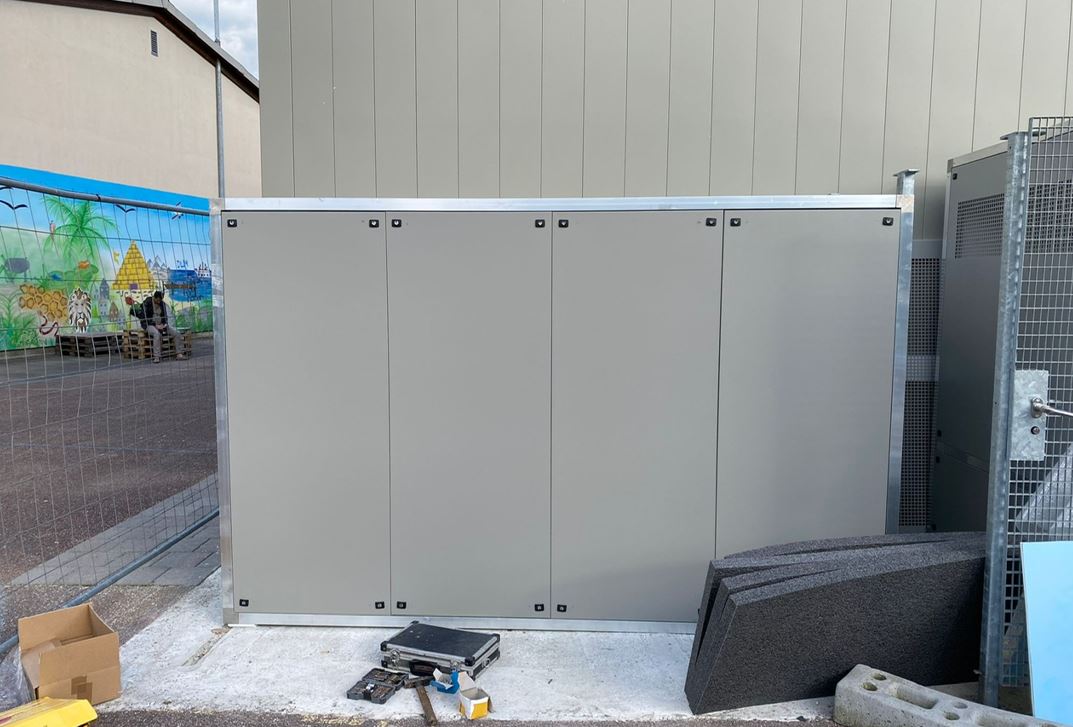

Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage und im Dach Integriert. Die Schallhaube wurde ohne Schrauben einfach Vorort durch das Zusammenstecken der vorbereiteten Module montiert werden. Zur Sicherheit vor hohen Windlasten an der exponierten Position wurden die Eckverbinder zusätzlich verschraubt so das die Schallhaube auch bei Orkanstärke auf Position bleibt.

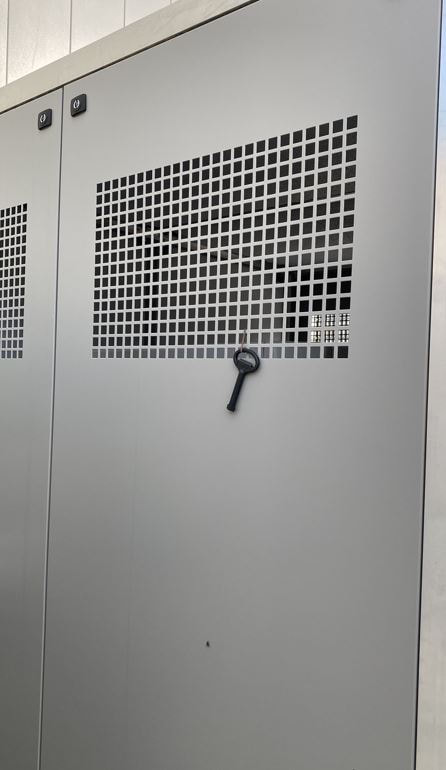

Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, Schallabsorbierenden Eigenschaften auf.
Da der laminierte Polyethylen-Schaum Geräusche absorbiert und nicht reflektiert, ist er eine ausgezeichnete Alternative zu vielen heutzutage verwendeten Lärmschutzmaterialien. Die Isolation ist zudem Feuchtebeständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar).

Schallhauben Dimension
Der Grundrahmen zur Aufnahme von beiden Anlagen hat die nachstehende Dimension: 2’900 x 1’450 x 1’800 mm (L x B x H) bei einem Gewicht von 140 kg. Die Schallhaube wurde  komplett in Aluminium herstellt.

Luftführung

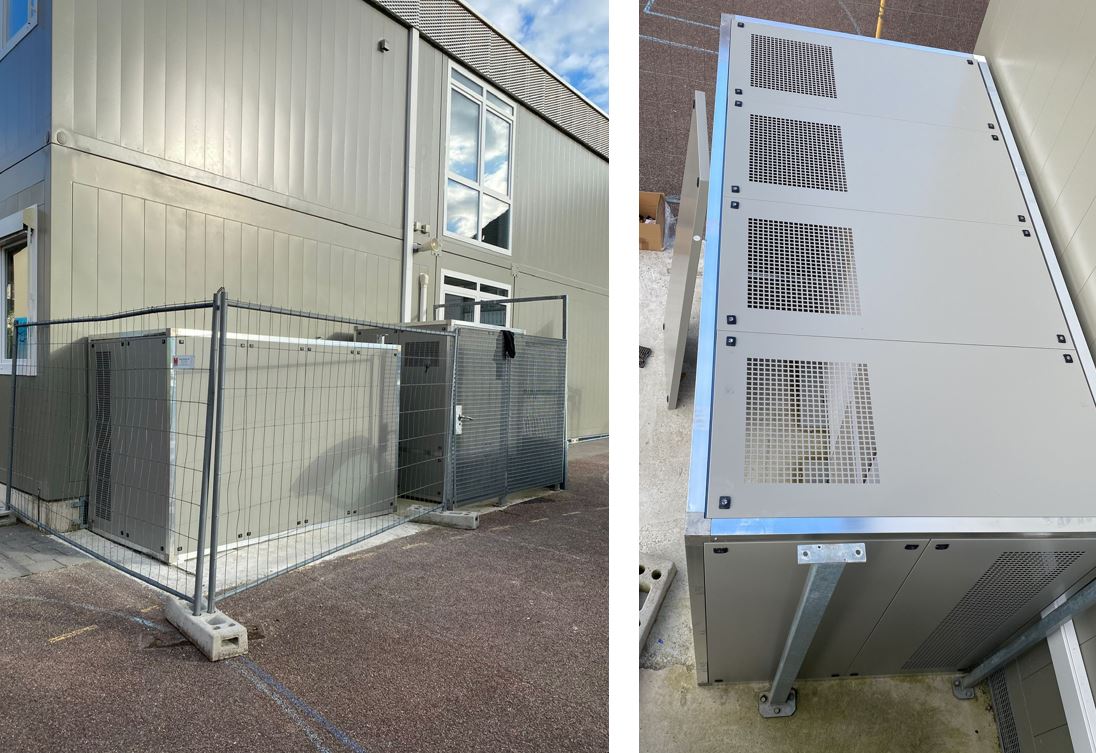

Der Eintritt der Zuluft erfolgt wegen des geringen Abstands des Verflüssigers von der Wand von Hinten seitlich. Der Luftaustritt erfolgt Vorne nach Oben mit einer Luftumleitung von 90°.

.Die Schallhaube ist auf einen Luftdurchsatz von 15’000 m3/h ausgelegt. Die ~Luftaustrittsgeschwindigkeit beträgt 1,69 m/sec. damit wir kaum Schall übertragen.

Schallreduktion und Druckverlust
Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt zwischen 15 bis 16 dB(A), dies bei einem Druckverlust von < 15 Pa.

Luftkurzschluss

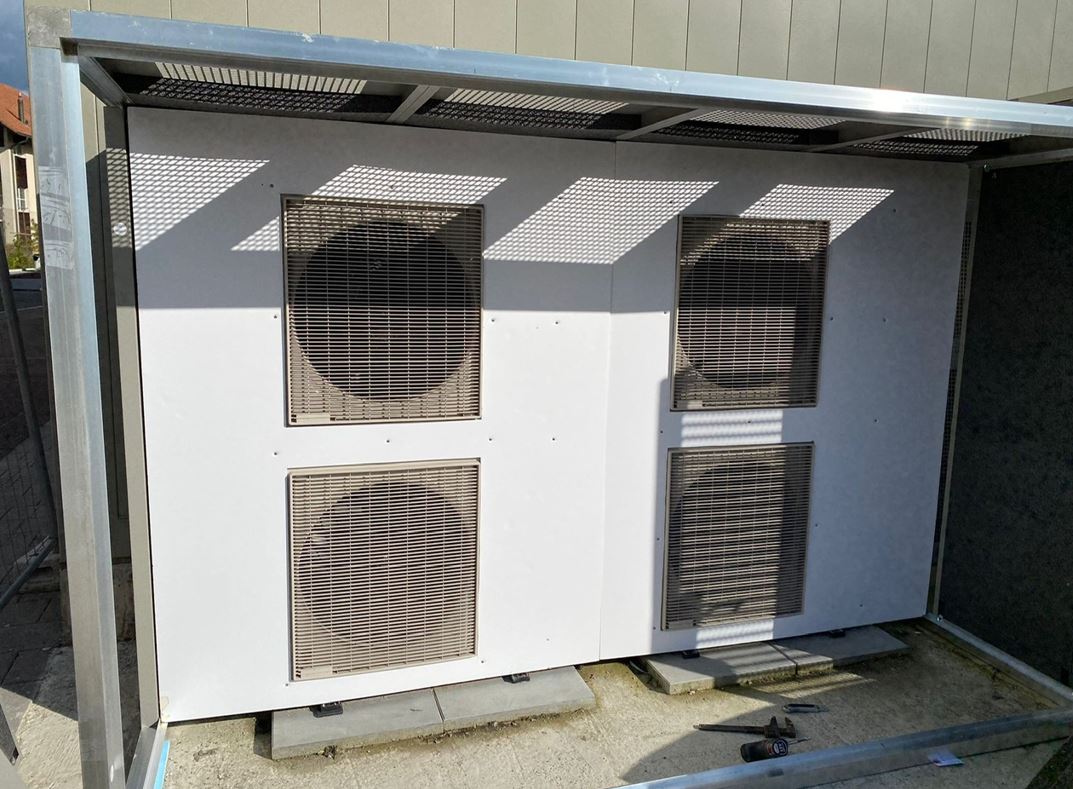

Ein Luftkurzschluss zwischen der Eintretenden wärmeren Luft und dem kälteren Luftaustritt wird durch den Einsatz einer Trennwand aus Kunststoffplatten mit einem hohen Gummianteil mit Sitz an der Vorderkante der Anlagen vermieden. Mit dieser Trennwand werden die Luftkammern hermetisch getrennt. Der hohe Gummianteil der Platte führt dazu das keine Vibrationen der Anlagen auf den Schallhauben Rahmen übertragen werden.

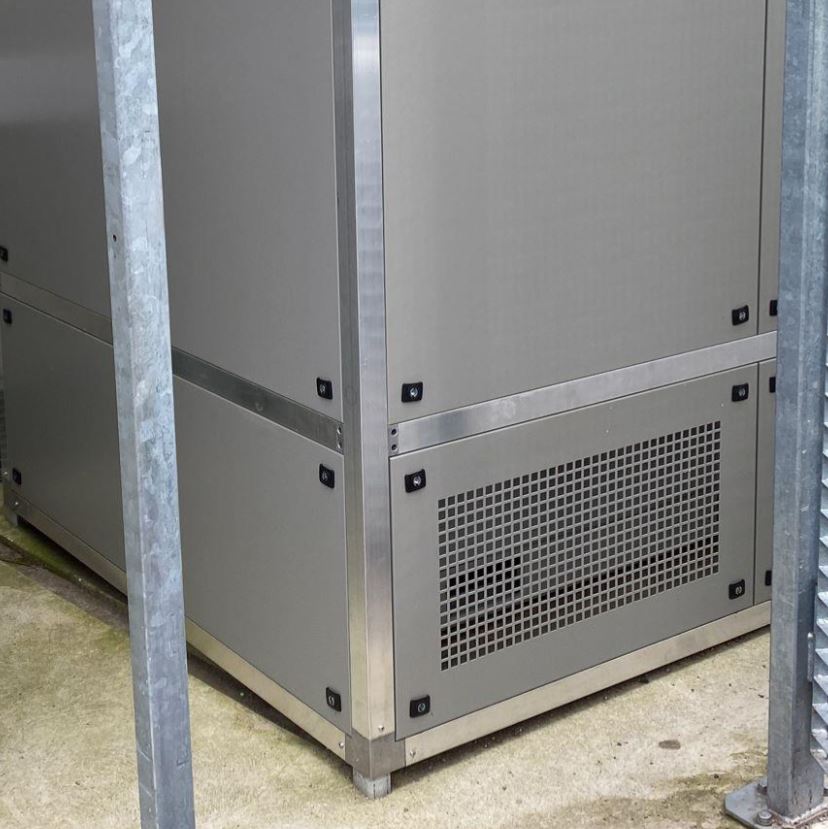

Direkt neben der Kaskadenschallhaube steht eine unserer Schallhauben für eine Samsung VRF-Anlage die nach dem gleichen Konzept ausgeführt wurde.

Für weitere Informationen:
info@silent-mode.com

Aussenschwimmbecken im Privaten Bereich boomen dies führt dazu das immer mehr Pool Wärmepumpen zu Einsatz kommen. Diese stehen dann meist in der Ruhezone rund um den Pool und vielfach auch in der Nähe des Nachbargrundstücks.

Aufgepasst auch Pool-Wärmepumpen auch als leise geltende Inverter-Wärmepumpen verursachen Geräusche wie eine Wärmepumpe die für die Beheizung des Wohnraums genutzt wird.

Wir erleben deshalb eine grosse Nachfrage nach Schallhauben für Pool-Wärmepumpen und vielfach auch für die Pumpen und Filteranlage.

Mit dem Einsatz einer Schallhaube kann die Geräuschemission einer Pool-Wärmepumpe meist zwischen 16 bis 20 dB(A) reduziert werden.

​Da sich die Schallhauben auch farblich der Umgebung anpassen lassen und sich auch das Dach begrünen lässt ist ein weiterer Vorteil bei der Integration in die Umgebung.
​
