Schallschutzhaube für eine Alpha Innotec L/W Wärmepumpe der Baureihe NP-AW 20-12.

Die Anlage hat die nachstehenden Masse:
1'280 x 612 x 1'165 mm (L x T x H)

Das maximale Luftvolumen beträgt 3'400 m3/h.

Die passende Schallhaube hat die Masse:
1'900 x 1'100 x 1'400 mm (L x T x H)

Die Schallhaube hat einen maximalen Luftdurchsatz von 3'900 m3/h und wurde in der RAL Farbe produziert.

Die Schallhaube ermöglich eine maximale Schallreduktion zwischen 16 und 18 dB(A) durch gezielte Luftführung in Kombination mit Isolation zur Verhinderung von Maskierungseffekten und Reflexionsschall. Servicetüren rund um die Anlagen ermöglichen einen ungehinderten Zugang für Service- und Wartungsarbeiten. Durch Innenliegende "Plenum Bleche" wird ein Luftkurzschluss zwischen Lufteintritt und Luftaustritt verhindert.

Die Schallhaube besteht aus Aluminium Systemprofile mit einer stärke von 5 cm und Aluminium Paneelen mit Pulverbeschichtung in RAL Farbe 5022 mit einer Stärke von 1.5 mm mit innenliegender Wetterbeständiger Isolation mit einer Dicke von 40 mm.

Die Innenseite der Servicetüren ist mit einer Schallisolation auf der Basis von schallabsorbierenden Polyethylen-Schaumstoffplatten mit einer Stärke von 40 mm ausgestattet. Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle in der Industrie. Das Material ist Wasser-, UV- und Formbeständig und baut keine Bakterien (Pilze auf) und ist komplett recyclebar und schwer entflammbar.

Sicht Front der Schallhaube mit offenen Servicetüren

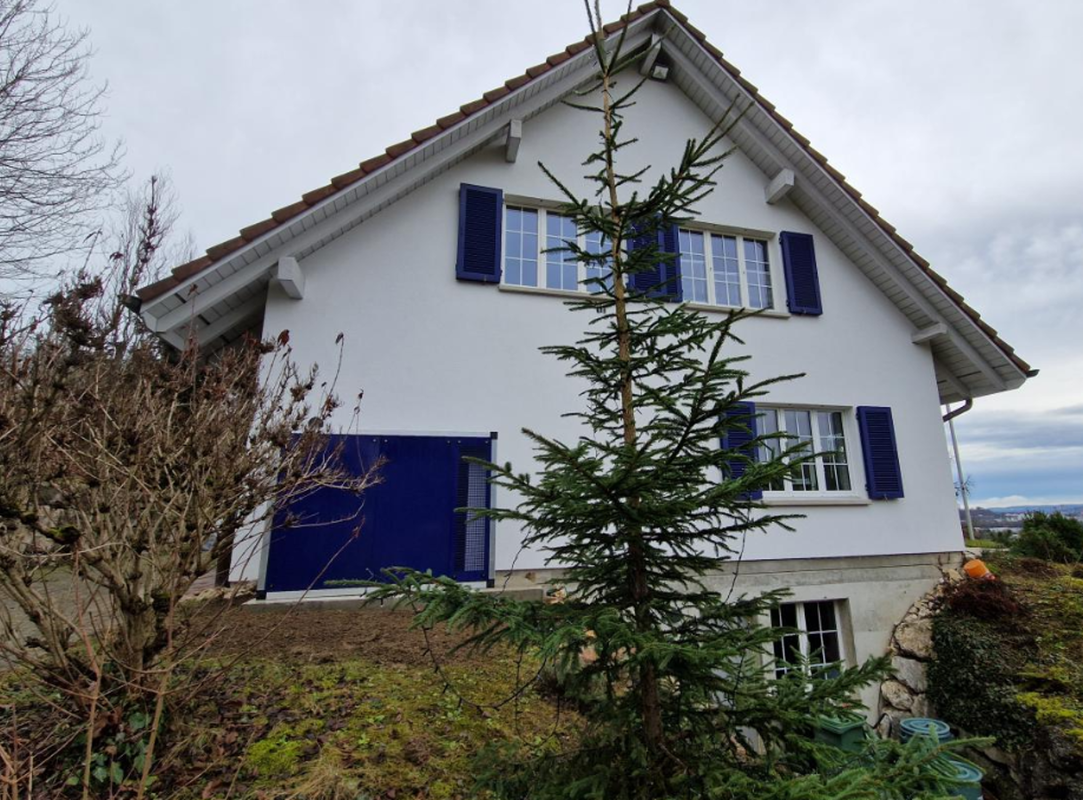

Schallhauben geschlossen mit farblicher Anpassung an die Fenster des Hauses
