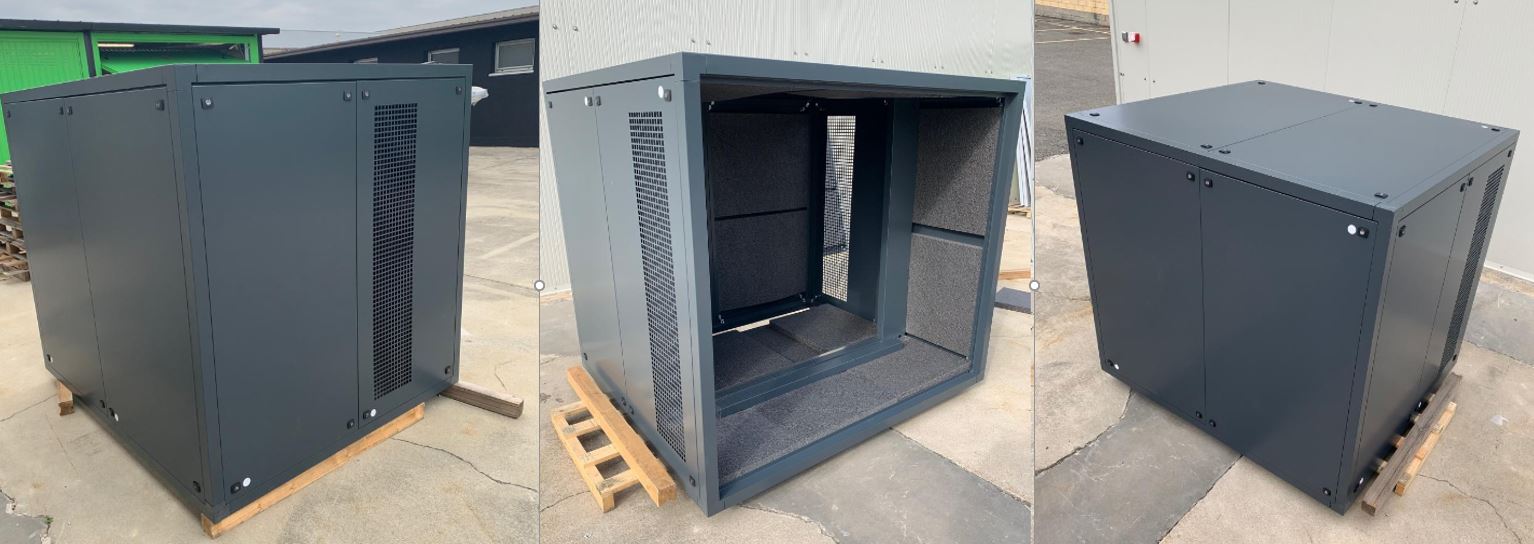

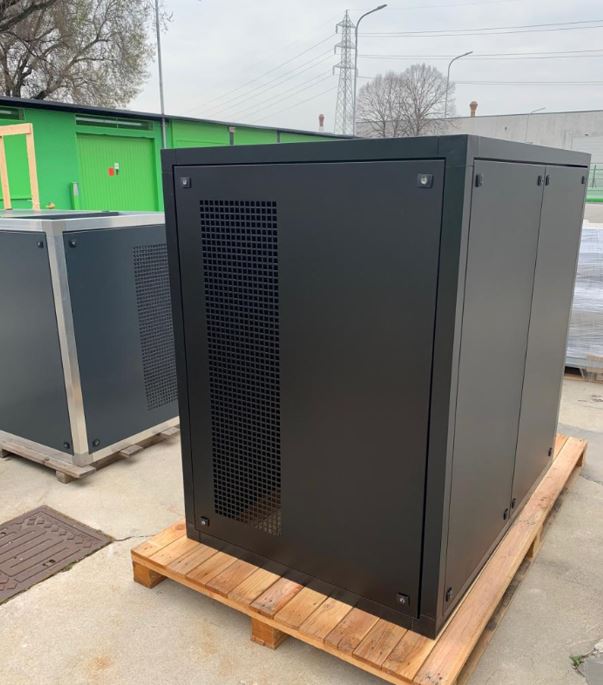

Versandbereite Standardschallhaube für Wärmepumpen wie zum Beispiel von Vaillant, Viessmann, Remko, Nibe etc.. mit den Massen 1'700 x 1'100 x 1'400 mm (L x B x H) in unserem Lager.

Die Schallhaube ist sowohl für Split- und Kompakt-Wärmepumpen mit Massen von maximal 1'100 x 400 x 1'300 mm (L x B x H) und einem Luftvolumen auf Volllast von max. 4'500 m3/h ausgelegt.

Die Schallhaube ist vollständig aus Aluminium produziert und wurde nachträglich in der RAL Farbe 7016 Pulverbeschichtet. Die Innenseite der Haube ist mit StratocellWhisper Isolation mit 40 mm Stärke ausgelegt. Die Kombination der Luftumlenkung von 90° mit Schallisolation und Schallabsorption ermöglich je nach Installationssituation eine Reduktion des Schalldruckpegels um 15 - 20 dB(A) über das ganze Frequenzband und sämtliche Betriebszustände der Wärmepumpe (Volllast und auch im Enteisungsmodus).

Die Schallhaube wir in diesem Fall Vormontiert geliefert kann aber auch demontiert geliefert werden. Ein Aufbau Vorort ist einfach und in weniger als 1 Stunde zu bewältigen. Durch die Konstruktion des Grundrahmens mit Steckprofilen wird auch kein Werkzeug benötigt und auch ein Zusammenschrauben der Teile entfällt.

Für weitere Information:
www.silent-mode.com

Die Tischverdampfer bestehen nur aus dem Verflüssiger und den Ventilatoren der Kompressor liegt im Innenraum. Die Herausforderung war den Luftschall in einem hohen Frequenzbereich zu eliminieren. Das es sich bei den Anlagen um on/off Anlage handelt laufen diese Kontant auf dem maximalen Luftvolumen von 10'300 m3/h.

Die Anlagen haben je die Masse: 2'006 x 956 x 1’268 mm L x B x H. Die Anlagen sind mit einem geringen Abstand nebeneinander montiert.
Die Schallhaube für die 2 Anlagen hat die Masse: 2'006 x 956 x 1’268 mm (L x B x H). Die Schallhaube wurde für die Aufnahme von 2 Tischverdampfern gebaut und hat die 2'600 x 3'100 x 1'500 mm (L x B x H).

Die Schallreduktion gemessen nach Hüllflächenverfahren beträgt 15 bis 16 dB(A).

Die Schallhaube ist komplett aus Aluminium gefertigt. Die Grundkonstruktion ist ein Alustecksystem das sich einfach aufbauen lässt. Rund um die Anlage wurden Servicetüren eingebaut die einen uneingeschränkten Zugang zu der Anlage für Service und Wartungsarbeiten ermöglichen.

Die Innenseite der Schallhaube ist mit einer 50 mm dicken Isolation (Stratocell Whisper) ausgelegt.
Der Lufteintritt wird seitlich unten geführt und an den Längsseiten oben ausgeblasen. Ein Luftkurzschluss wird durch ein Transnormblech das die Luftkammern trennt vermieden.

Die Schallhaube wurde vor dem Versand auf unserem Gelände aufgebaut und wir vormontiert verladen so dass Sie Vorort nur noch wie ein Hut über die Anlage gehoben werden kann.
Für weitere Informationen:
info@silent-mode.com

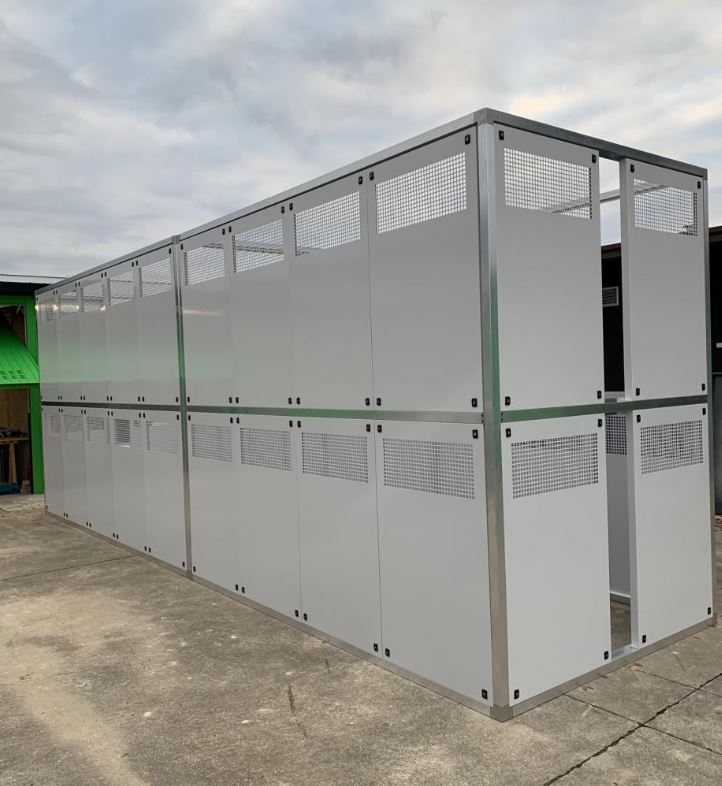

Schallhaube für 4 YORK VRF Einheiten aufgebaut in unserem Lager mit Bestimmungsort (New York).

Die Anlagen haben je die Masse: 1'220 x 870 x 2'340 mm L x B x H. Die Anlagen sind in einer Reihe montiert reihen sich auf 6'600 Meter Gesamtlänge.

Die Schallhaube für den Einbau aller 4 Anlagen hat die Masse: 7'495 x 1'870 x 2'950 mm (L x B x H). Die Schallhaube besteht aus zwei Modulen die einfach aneinandergereiht werden. Damit ist das Einbringen auch bei reduzierten Platzverhältnissen problemlos möglich.
Die Schallhaube ist komplett aus Aluminium gefertigt. Die Grundkonstruktion ist ein Alustecksystem das sich einfach aufbauen lässt. Rund um die Anlage wurden auf zwei Ebenen Servicetüren eingebaut die einen uneingeschränkten Zugang zu der Anlage für Service und Wartungsarbeiten ermöglichen. Die Innenseite der Schallhaube ist mit einer 50 mm dicken Isolation (Stratocell Whisper) ausgelegt.

Der Lufteintritt wird über Schallkulissen mit einer Einbautiefe von 350 mm geführt. Die Luftaustritte über Schallkulissen mit einer Tiefe von 650 mm. Die Luftaustrittskulissen sind so gebaut das ein Aktiver Ventilator einen Passiven Ventilator nicht beeinflusst. Das Luftvolumen jeder einzelnen Anlage beträgt 30'900 m3/h.
​
Die Schallhaube wurde vor dem Versand auf unserem Gelände aufgebaut um sicherzustellen das alle Komponenten passgenau sind damit Vorort in den USA die Teile nur noch zusammengesteckt werden können.
Für weitere Informationen:
info@silent-mode.com

Die Anlage hat je die Masse 995 x 1'002 x 1'790 (B x L x H) und ein maximales Luftvolumen von 12'600 m3/h. Die Luftführung ist Vertikal. Die Anlage kühlt die Räume einer Produktion von Präzisionsteilen die in einem Wohnquartier angesiedelt ist.

Die Vorgabe war eine Schallreduktion von 12 dB(A) am nächsten Empfangsort einen EFH in rund 6 Meter Entfernung.
Die Schallhaube hat die Masse von 2'500 x 1'600 x 2'500 (H x B x L). Die mit der Schallhaube erreichte allseitige Schallreduktion beträgt laut Differenzschallmessung 14 dB(A).

Die Schallhaube ist komplett aus Aluminium gefertigt. Die Grundkonstruktion ist ein Alustecksystem das sich einfach aufbauen lässt. Rund um die Anlage wurden Servicetüren eingebaut die einen uneingeschränkten Zugang zu der Anlage für Service und Wartungsarbeiten ermöglichen.

Die Innenseite der Schallhaube ist mit einer 50 mm dicken Isolation (StratocellWhisper) ausgelegt. StratocellWhisper wurde für den Einsatz in anspruchsvollsten Innen-, Aussen- und Industrieumgebungen entwickelt. Es ist eine leichte, einfach zu bearbeitende und robuste Alternative zu herkömmlichen Materialien. Es handelt sich dabei um einen geschlossenzelligen Polyethylen-Schaum, dessen Zellen nachträglich während des Verarbeitungsprozesses geöffnet werden, wodurch ein äußerst effizientes schalldämpfendes Material entsteht, das viele einzigartige Eigenschaften aufweist, wie zum Beispiel:

● Hervorragender Lärmschutz
● Beständig gegen Wasser und Feuchtigkeit (setzt keinen Schimmel oder Pilze an).
● Schwer entflammbar

StratocellWhisper wird als Plattenware gefertigt, ist sowohl für flexible, als auch starre Anwendungen geeignet und besitzt eine bedruckbare, sowie abwaschbare Oberfläche, ist faserfrei und trotzdem formstabil.

Die Schallhaube wurde nach Fertigstellung in der Wunschfarbe des Kunden Pulverbeschichtet.

Für weitere Informationen: info@silent-mode.com

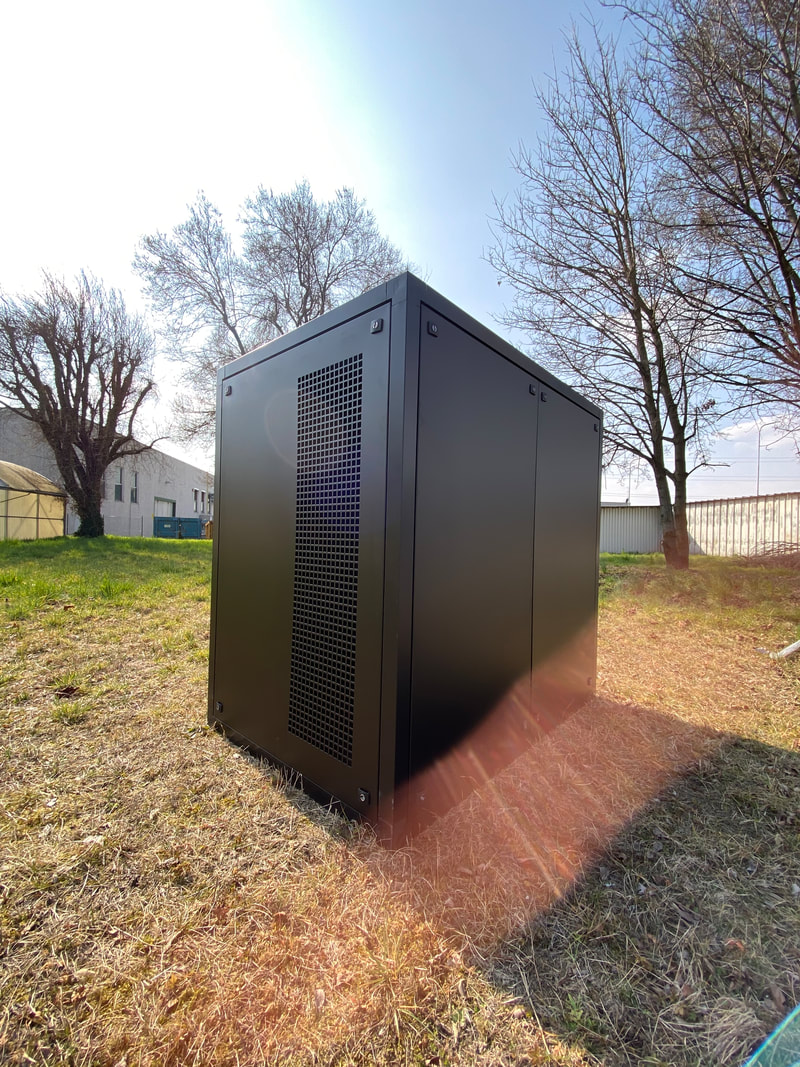

Sich rasch wandelnde Bedingungen für die Einreise in verschiedene Länder währen der COVID-Pandemie war für uns ein Grund das Grundkonzept für die Installation unserer Schallhauben massiv zu vereinfachen. Mit dem Ziel, dass diese von unseren Kunden ohne Spezialkenntnisse und Werkzeug am Bestimmungsort aufgebaut werden können.

In einem ersten Schritt haben wir die Verschlusssysteme der Servicetüren angepasst, damit diese komplett vormontiert verschickt werden können. Dabei wurden unsere bisherigen Verschlussriegel komplett mit verschliessbaren Schlössern ausgetauscht. Im Weiteren, wurden nicht nötige Zwischenprofile eliminiert die bis dato verschraubt werden mussten. Dies verringert das Gewicht unsere Schallhauben auf rund 15kg/m2. Weitere Vorteile liegen in der Eliminierung von Schallreflexionsflächen die teilweise durch die Zwischenprofile verursacht werden und die komplett frei bleibende Fläche sprich ohne Zwischenprofile für Service und Wartungsarbeiten.

Durch das geringe Gewicht eignen sich unsere Schallhauben auch für die Montage auf Druckempfindlichen Folien-Flachdächern da nur geringe Punktlasten entstehen.

Weiter werden alle unsere Schallhauben auf der Innenseite mit Stratocell Whisper Isolation ausgestattet. Dies ist  eine leichte , einfach zu bearbeitende und robuste Alternative zu herkömmlichen Materialien. Es handelt sich dabei um einen geschlossenzelligen Polyethylen-Schaum, dessen Zellen nachträglich während des Verarbeitungsprozesses geöffnet werden, wodurch ein äußerst effizientes schalldämpfendes Material entsteht, das viele einzigartige Eigenschaften aufweist, wie zum Beispiel:

1. Hervorragender Lärmschutz über ein breites Frequenzspektrum.
2. Beständig gegen Wasser und Feuchtigkeit (setzt keinen Schimmel oder Pilze an).
3. Schwer entflammbar

Durch diese Veränderungen können unsere Schallhauben nun komplett vormontiert oder als Bausatz, der sich Vorort ohne Spezialkenntnisse aufbauen lässt, verschickt werden. Durch das geringe Gewicht lassen sich die Schallhauben auch in grossen Grössen einfach zu dem Bestimmungsort einbringen.

Nach wie vor gelten unser nachstehenden Designkriterien:

1. Maximale allseitige Schallreduktion bei gleichbleibender Leistung der Anlagen.
2. Möglichst geringe Schallhauben-Dimensionen unter Berücksichtigung, der von der jeweiligen Anlage benötigten Luftvolumen.
3. Freier Zugang für Service und Wartungsarbeiten durch den Einsatz von Schallisolierten Servicetüren rund um die Anlagen.
4. Optimale Integration der Schallhauben in die Umgebung durch freie Wahl der RAL Aussenfarbe (UV-Beständige Pulverbeschichtung).

Für weitere Informationen: info@silent-mode.com

Die Schallhaube wurde mit spezieller Luftführung für die Aufstellung zwischen 2 Wänden gebaut, mit wenig Platz in der Einbautiefe.

Die Daikin VRV Anlage hat die Masse: 1'680 x 930 x 765 mm (H x B x T). Die Zuluft der Anlage wird seitlich zugeführt der Luftaustritt geht gegen oben.

Die Schallhaube hat die nachstehenden Masse, 1'600 x 1'200 x 1'980 mm (L x B x H). Die Luft wird auf der Längsseite unten angezogen und auf den der Rückseite und Schmalseite ausgeblasen.

Damit erreichen wir ein kontinuierliches Abfliessen der Abluft ohne das ein Luftkurzschluss entstehen kann.
Die Haube ist komplett aus Aluminium gefertigt und dann Pulverbeschichtet.

Die Haube hat ein Gewicht von 90 kg und verfügt über in der Höhe verstellbare Füsse mit den Bodenunebenheiten ausgeglichen werden können.

Durch das geringe Gewicht und die Verteilung der Punktlast lässt sich diese Haube auch auf empfindlichen Folien Flachdächern installieren.

Die Schallreduktion liegt bei dieser Haube zwischen 15 - 16 dB(A).

Die Bilder zeigen die Haube vor der Verpackung in unserem Lager.

Für weitere Informationen: info@silent-mode.com

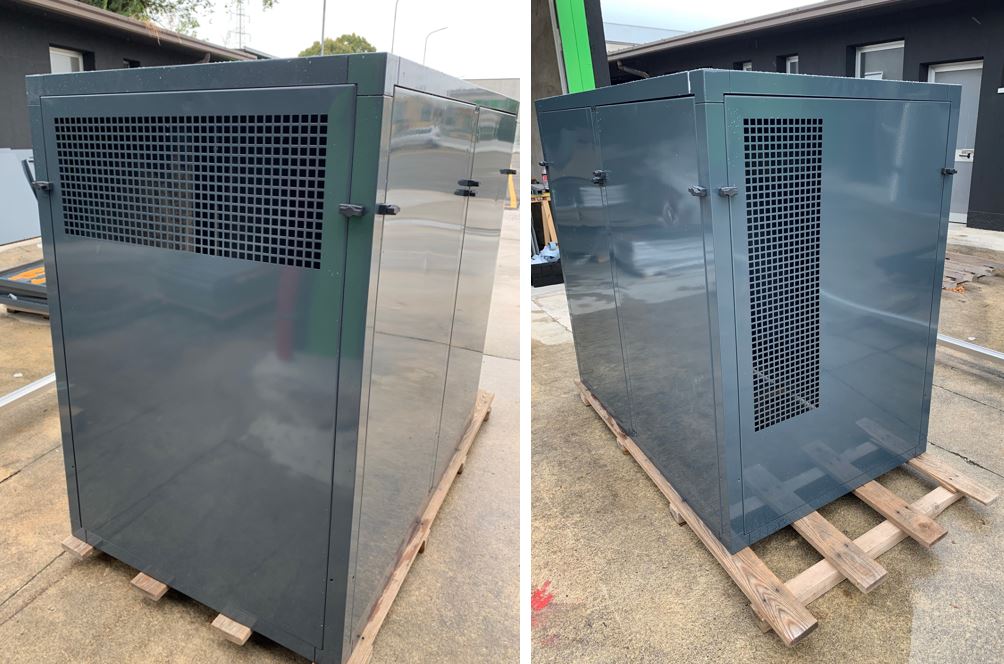

Vormontierte Schallhaube für eine Nibe Luft / Wasser Wärmepumpe der Modelreihe F2040 mit einer Heizleistung von 16 kW bei unserem Lager vor dem Versand.

Es geht um die Schalldämmung einer bereits bestehenden Anlage in einem Einfamilienhausquartier in Belgien die zu Lärmklagen durch die Nachbarschaft geführt hat. Die Schallhaube wurde in Spezialmass gebaut das sich trotz wenig vorhandenen Platz montiert werden kann.

Die Nibe Anlage hat die nachstehenden Masse: 1'145 x 452 x 1'450 mm (L x B x H). Das maximale Luftvolumen bei Volllast der Anlage beläuft sich auf 8'400 m3/h.

Die Schallhaube wurde auf die Masse 1'600 x 1'100 x 1'500 mm (L x B x H) gefertigt mit einer speziellen Luftführung damit die geringe Einbautiefe eine Installation dennoch ermöglichte. Das maximale Luftvolumen der Schallhaubeliegt bei 8'600 m3/h. Das heisst die Anlage kann trotz der geringen statischen Pressung der beiden Axial-Ventilatoren ohne Druckverlust betrieben werden.

Auch diese Haube ist komplett aus Aluminium gebaut. Servicetüren die mit Drehverschlüssen geöffnet werden können, sind rund um die Anlage verbaut so dass die Anlagen für Service- und Wartungsarbeiten ohne Hindernis zugänglich sind. Da die Anlage in einem Garten eines Einfamilienhauses steht wurde auf den Einbau eines speziellen Schliesssystem verzichtet.

Die Schallhaube wurde in RAL 7016 glänzend Pulverbeschichtet.

Der Spiegeleffekt der glänzenden Pulverbeschichtung wurde speziell gewünscht damit sich die Anlage optimal in die Umgebung integrieren lässt.

www.silent-mode.com

Erneut verlassen 2 vormontierte Doppelschallhauben unser Lager Richtung Oesterreich (Wien).

Die Hauben werden in einem Umbauprojekt auf einem Flachdach eingesetzt. Da die Distanz der Anlagen zu den nächst gelegenen Wohnungen (Immissionspunkt) mit rund 6 Metern sehr gering ist war ein Betrieb der Anlagen ohne Schallschutzmassnahmen nicht möglich.

Die Kleine Weisse Haube (RAL 9010) ist für 2 HiSense Dual Split Klimageräte der Modelreihe 2AMW42VRRA mit den nachstehenden Massen pro Anlage gebaut: 730 x 540 x 260 mm (L x H x T). Die Doppelschallhaube hat die Masse 2'200 x 1'000 x 1'000 mm (L x B x H) aus. Der Lufteintritt und der Luftaustritt sind versetzt, so dass zwischen den beiden Anlagen kein Luftkurzschluss entsteht. Um einen Luftkurzschluss der Einzelanlagen zu vermeiden sind diese in der Mitte der Haube durch ein Deflektorblech getrennt. Das kumulierte Luftvolumen der beiden Anlagen beträgt 5'600 m3/h die Schallhaube ist auf ein maximales Luftvolumen von 6'200 m3/h ausgelegt. Die Luftaustrittgeschwindigkeit beträgt rund 1.7 m/sec pro Anlage. Die Schallreduktion der Doppelhaube gemessen nach Hüllflächenverfahren beläuft sich auf rund -18 db(A).

Die Grosse Haube auf dem Bild ist für 2 Viessmann Vitocal Luft/Wasser Wärmepumpen 200-S mit je den nachstehenden Massen gebaut: 1'109 x 546 x 1'377 mm (L x B x H). Auch hier ist der Lufteintritt und Luftaustritt der einzelnen Anlagen versetzt und die Einzelanlagen mit einem Deflektorblech getrennt. Das kumulierte Luftvolumen dieser Anlagen beläuft sich auf 7'200 m3/h, die Doppelschallhaube ist auf ein maximales Luftvolumen von 7'600 m3/h ausgelegt. Die Luftaustrittsgeschwindigkeit beträgt rund 1.9 m/sec pro Anlage. Die Schallreduktion der Doppelschallhaube gemessen nach Hüllflächenverfahren beläuft sich auf rund -20 db(A).

Beide Hauben sind komplett aus Aluminium gebaut. Servicetüren, die mit einem Schliesssystem einfach geöffnet werden können, sind rund um die Anlage verbaut, so dass die Anlagen für Service- und Wartungsarbeiten ohne Hindernis zugänglich sind.

Die Schallhauben-Profile sind M8 Gewinden ausgestattet die ein Fixieren der Schallhauben auf dem Dach mittels abspannen möglich macht da eine Bohrung auf dem Boden des Folien-Flachdaches nicht möglich ist.

www.silent-mode.com

Ausgangslage
Auf einem Zwischendach zwischen zwei Einfamilienhäusern in der Nähe von Frankfurt wurde eine Panasonic Mini VRF Anlage der Modelreihe U-5LE2E8 aufgebaut.

Die Anlage hat die nachstehenden Masse 980 x 370x 996 (+ 200 Schwingungsdämpfer) mm (B x T x H).

Die Anlage hat auf maximaler Leistung ein Luftvolumen von 4'320 m3/h, die statische Pressung der des Ventilators beläuft sich auf rund 15 bis 20 Pascal. Wir gingen bei der Planung der Schallhauben von einer statischen Pressung < 15 Pascal aus.

Mittels der Schallhaube wird der Geräuschpegel zur Nachbarschaft, das nächste Fenster liegt in rund 7 Meter Distanz zu Schallhaube reduziert werden.

Wir gingen bei der Planung der Schallhauben von einer statischen Pressung < 15 Pascal aus.

Schallhauben Konzept
Die Lufteintritt erfolgt hinten seitlich (Verflüssigerseite zum Dach). Damit erreichen wir eine gleichmässige Luft Anströmung des Verflüssigers ohne das durch eine zu starke Luftumlenkung ein Druckverlust entsteht.

Der Luftaustritt erfolgt seitlich vorne (Ventilatorseite) Links Vorne. Hier wurde zusätzlich ein Deflektorblech bei Luftaustritt montiert das die Luftaustrittsgeschwindigkeit von 1.4 Meter/sec. weiter dämmt.

Damit erreichen wir ein kontinuierliches Abfliessen der Abluft, ohne dass ein Luftkurzschluss entsteht. Mit einer Luftaustrittsgeschwindigkeit von rund 1.4 Meter/sec. wird auch kaum Schall über den Luftaustritt übertragen.

Das Grundgerüst der Schallhaube basiert auf Aluminium Systemprofilen die den Vorteil eines geringen Gewichts bei der Dachmontage haben. In die Grundstruktur werden auf der Rückseite der Schallhaube Gitter für den Lufteintritt eingebaut.

Rund um die Anlage sowie auch im Dach wurden Aluminium Bleche als leicht zu öffnende Servicetüren mit einer Stärke von 1.5 mm mit innenliegender 50 mm Isolation aus geschlossenzelligen, halbsteifen und schallabsorbierenden Polyethylen Schaumstoffplatten (Stratocell Whisper) eingebaut. Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle bei HVAC Anlagen.

Die Isolation ist UV- und Wasserbeständig und nicht brennbar. Die Isolation baut keine Bakterien oder Pilze auf. Und weist eine Starke Schalldämmung über sämtlich Frequenzbänder auf. Damit verhindern wir Maskierungseffekte die oft bei der Elimination von Hochfrequenz Schallbändern auftreten und eine Erhöhung der Tonalität des Kompressor Schalls nach sich ziehen.

Die Isolation hat zudem ein geringes Gewicht und erhöht das Gewicht der Servicetüren kaum.

Schallhauben-Dimensionen
Die Schallhaube weist die nachstehenden Masse auf: 1'700 x 1'300 x 1’100mm (B x H x T) / Gewicht inklusive Servicetüren 127 kg. Die Schallhaube ist komplett aus Aluminium gefertigt und wurde nachträglich in der RAL Farbe 7016 Pulverbeschichtet um diese an die Farbe des Daches anzupassen.

Der maximale Luftdurchsatz beträgt 6’200m3/h, das maximale Luftvolumen der Anlage liegt bei 4’320m3/h damit kann die Anlagen trotz Schalldämmung ohne Leistungsverluste betrieben werden.

Die Wärmepumpe weist die folgenden Masse auf.
1’100 x 449 x 765 mm (L x B x H),

Der Luftdurchsatz der Schallhaube liegt bei rund 5’400 m3/h, Auf höchster Inverter-Leistungsstufe hat die Anlage ein Luftvolumen von 4'800 m3/h damit kann die Wärmepumpe mit der Schallhaube ohne Leistungsverluste betrieben werden.

Schallhauben Konzept
Aluminiurahmen Konstruktion zur Aufnahme der Gitter für den Lufteintritt und Luftaustritt und die Integration von Schallisolierten Servicetüren rund um die Anlage.

Die Grundkonstruktion hat ist eine Sondergrösse und hat die nachstehenden Masse:  1‘700 x 1‘079 x 1’000 mm L x B x H.

Die Lufteintrittsgitter liegen Hinten seitlich rechts und links parallel zur Hauswand während der Luftaustritt vorne Seitlich rechts und links wiederum parallel zu Hauswand geführt wird. Die Trennung der Zuluft (Warmluft) und der Abluft (Kaltluft) erfolgt in der Mitte der Schallhaube durch ein Transnormblech.
Dies ergibt die nachstehenden freien Flächen:

Lufteintritt = 0.67 m2
Luftaustritt = 0.67 m2

Rund um die Anlagen wurden Servicetüren mit innenliegender 50 mm Dicker Schallisolation integriert.
Diese Servicetüren sind mit Schnellverschlüssen ausgerüstet die sich einfach von einer Person ausbauen lassen. Damit sichern wir einen ungehinderten Zugang für Service- und Wartungsarbeiten. Das Isolationsmaterial bietet ein hohe Schallisolation über das ganze Frequenzspektrum und ist zudem Wasser- und UV Resistent und baut keine Bakterien und Pilze auf. Die Isolation entsprich zudem der höchsten Brandsicherheitsklasse. Die Isolation hat zusätzlich die Funktion von Thermischer Isolation.

Die Schallhaube ist komplett aus Aluminium gebaut und wurde anschliessend in der vom Kunden gewünschten RAL Farbe 7024 (Graphitgrau) Pulverbeschichtet.

Vorteile

Allseitig hohe Schallreduktion zwischen 18 bis 20 dB(A).

Windschutz- kombiniert mit der thermischen Isolation hält sich die Wärme in der Schallhaube und die Verflüssiger und Ventilatoren sind von direkt auftretendem Wind geschützt.

Schutz der Anlagen vor Wettereinflüssen (Regen, Hagel, Schnee, Wind (direkter Wind auf den Ventilatoren kann zu Leistungsverlusten führen).

Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.

Umweltfreundliches Material.
Sämtlich Bestendteile der Schallhaube sind recyclebar.

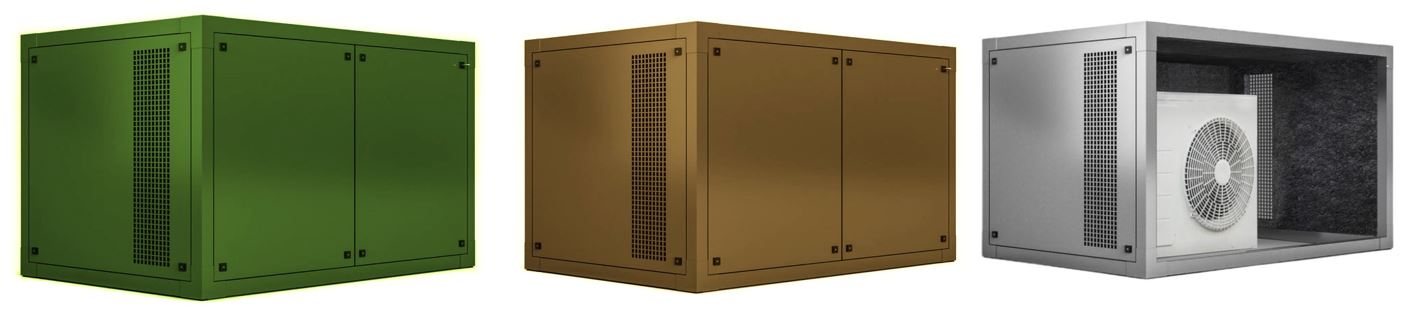

Freie Wahl der RAL Farbe ermöglicht eine Anpassung an die Umgebung

Schallreduktion- Einhausung der gesamten Anlage inkl. Maschinenraum:  ca. 18 – 20 dB(A)

Druckverlust, Rund 20 Pascal (Statische Pressung der Ventilatoren rund 50 Pascal) Das heisst die Anlageleistung wird nicht reduziert.

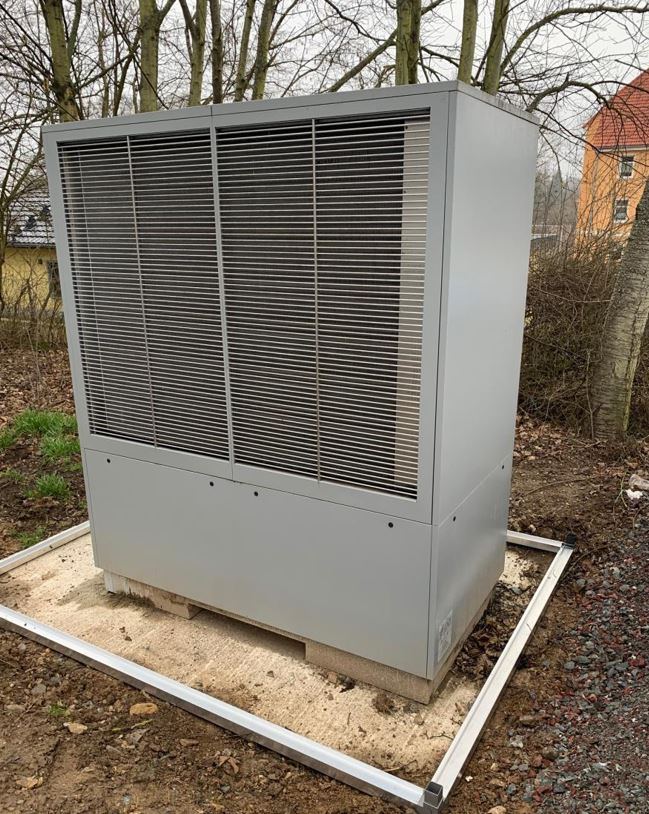

Obwohl die Wärmepumpe seit rund 2 Jahren in Betrieb ist kam es zu einer Lärmklage durch den Nachbarn, dessen nächstes Fenster zur Wärmepumpe in rund 10 Meter Distanz liegt.

Nun wurde die Wärmepumpe, ohne die bestehende Installation zu verändern nachträglich mit einer Schallschutzhaube nachgerüstet. Die Schallhaube ist komplett aus Aluminium gefertigt und wurde nachträglich in der RAL Farbe 9016 (Verkehrsweiss) Pulverbeschichtet.

Die Schallhaube steht auf einem Beton Streifenfundament. Der Lufteintritt erfolgt hinten seitlich Links und der Luftaustritt Seitlich Vorne Rechts. Die Luftkammer der Eintretenden Luft (Warmluft) und Austretenden Luft (Kaltluft) wird im Innern der Schallhaube durch ein Transnormblech getrennt, so das kein Luftkurzschluss entsteht.

Rund um die Anlagen sind Servicetüren eingebaut die sich von einer Person mittels drehen von Schnellverschlüssen ausbauen lassen. Dadurch lassen sich Service- und Wartungsarbeiten an der Anlage ohne Behinderung durch die Schallschutz Elemente durchführen.
​
Die Innenseite der Schallhaube ist mit schallabsorbierenden Polyethylen-Schaumstoffplatten „Stratocell Whisper“ ausgelegt. Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle von HVAC- und Industrieanlagen.

Die Schallreduktion über das ganze Frequenzband beläuft sich auf rund 18 dB(A). Die Anlage ist weiter vor direkt auftretendem Wind, Schmutz, Regen, Hagel, Schnell und Fremdzugriffen geschützt.

Die Masse der Schallhaube betragen 1‘700 x 1‘000 x 1‘900 mm (L x B x H). Bei der Höhe der Schallhaube musst auch die Sockelhöhe von 300 mm berücksichtigt werden.

Die Schallhaube ist auf einen Luftdurchsatz von 6‘800 m3/h ausgelegt, die Luftaustrittsgeschwindigkeit beträgt bei Anlagevolllast 1,6 Meter sec. Die statische Pressung der Ventilatoren liegt bei 24 Pa. Damit kann die Anlage ohne Leistungsverluste trotz Kapselung betrieben werden.
​
info@silent-mode.com

Ausgangslage
Schallschutzhaube für eine Panasonic Inverter-Klimaanlage installiert während eines Umbaues eines Einfamilienhauses in der Nähe von Frankfurt. Die Schallhaube wurde gebaut um die Schallimissionen zur Nachbarschaft und zum Schlafzimmer der Bauherrschaft zu reduzieren.

Technische Eigenschaften der Anlage
Die Klimananlage hat die nachstehenden Masse: 824 x 299 x 990 mm (L x B x H). Die Anlage hat auf maximaler Leistung einen Luftdurchsatz von 2'800 m3/h bei einer statischen Pressung des Axialventilators von 20 Pa. Wir gingen bei der Planung der Schallhaube von einer statischen Ventilatorpressung von 15 Pa aus um auch bei sehr heissen Sommertagen genügend Reserve zu haben um eine Hochdruckstörung zu vermeiden und die volle Leistung der Anlage zu garantieren.

Schallhauben Eigenschaften
Die Schallhaube ist komplett aus Aluminium in Profilbauweise  gefertigt und wurde anschliessend in der RAL Farbe 9010 Pulverbeschichtet. Rund um die Schallhaube sind Servicetüren eingebaut die sich durch ein Schlüsselsystem einfach mit einem Kippmass von 6 cm öffnen lassen. Damit bleibt die Anlage für Service- und Wartungsarbeiten ohne Behinderung zugänglich.
Die Innenseite der Schallhaube ist mit einer 50 mm starken Schallisolation (StratocellWhisper) ausgelegt. Informationen zur Isolation finden sich auf dem zuvorstehenden Link in Klammern.

Die Schallhaube weist die nachstehenden Masse aus: 1'500 x 900 x 900 mm (L x B x H). Das maximale Luftvolumen der Schallhaube ist auf 3'200 m3/h ausgelegt. Durch die leichte Ueberdimensionierung der Luftein- und Luftaustrittkanäle kann die Luft auch in sehr heissen Sommermonaten ungehindert zirkulieren und eine Hochdruckstörung vermieden werden respektive die Anlage ohne Leistungverluste betrieben werden. Die freien Flächen für die Luftzirkulation betragen:
Lufteintritt: 0,65 m2 / Luftaustritt 0.65 m2. Die Luftaustrittgeschwindigkeit beträgt auf maximaler Anlageleistung 1.7 m/sec. damit wird auch über den Luftaustritt kaum Schall übertragen.

Schallreduktion
Die Schallreduktion gemäss Hüllflächenverfahren beträgt 18 bis 19 dB(A).

Das Gesamtgewicht beträgt 90 kg. Die Schallhaube wurde in unserem Lager vormontiert und so auf die Baustelle ausgeliefet.

Zur Bearbeitung hier klicken

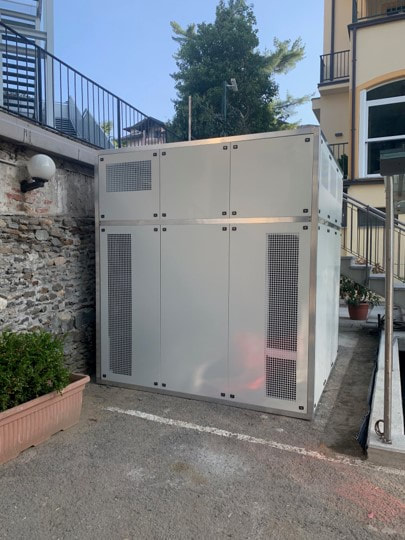

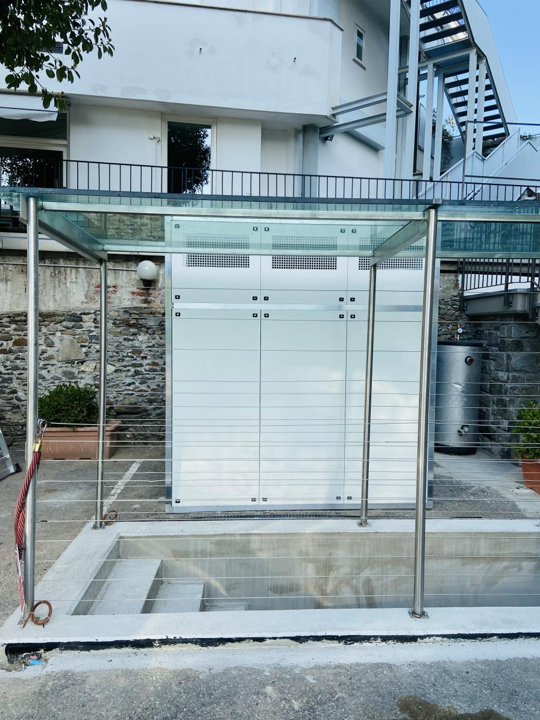

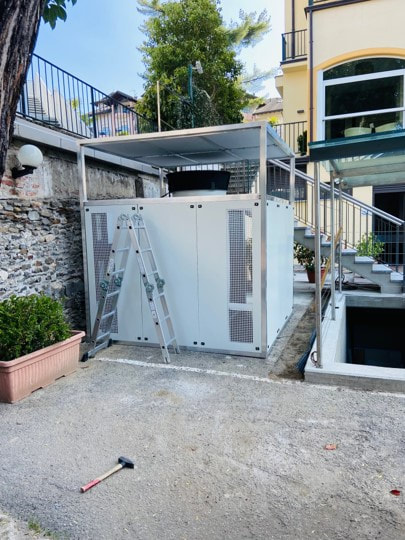

Die VRF Anlage wurde von dem Lieferanten direkt unter darüber liegenden Zimmern aufgebaut. Die Lärmbelastung in einigen Zimmer und die damit verbundenen Gästereklamationen waren so gros, dass ein Teil dieser Zimmer nicht vermietet werden konnte.

Noch Rechtzeitig nach der Lockerung der Reisebeschränkungen und vor dem ersten Ansturm der Sonnen hungrigen Feriengäste konnte die geplante Schallhaube mit den Massen: 1'750 x 1'200 x 2'150 mm (L x B x H) nun Ende Mai 2021 aufgebaut werden.

Die Haube ist wie immer komplett aus Aluminium gefertigt und nachträglich auf Kundenwunsch in der RAL Farbe 9003 Pulverbeschichtet.

Die Innenliegende Isolation aus geschlossenzelligen, halbsteifen und schallabsorbierenden Polyethylen Schaumstoffplatten. weist zusätzlich eine Starke Schalldämmung über sämtlich Frequenzbänder auf und verhindert damit Maskierungseffekte die oft bei der Elimination von Hochfrequenz Schallbändern auftreten und eine Erhöhung der Tonalität des Kompressor Schalls nach sich ziehen.

Durch diese Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle bei HVAC Anlagen.
Die Isolation ist UV- und Feuchte- und Wasserbeständig und baut keine Bakterien oder Pilze auf und ist schwer entflammbar. Die Isolation hat zudem ein geringes Gewicht und erhöht das Gewicht der Servicetüren kaum.

Die Abluft die bei dieser Anlage ohne Haube nach oben weggeht (Vertikaler Luftauslass) und damit direkt Richtung der über der Anlage liegenden Zimmer geht, wurde in diesem Falle nochmal um 45° umgelenkt und auf der Seite Parallel zu Hotelfassade ausgeblasen.

Die Differenzschallmessung ergab nach der Installation der Schallhaube eine Schallreduktion am nächsten gelegenen Hotelzimmerfenster von 26 dB(A). Als zusätzlich Massnahme wird die Anlage in den Nachstunden von 23.00 bis 07.00 im «Silent-Modus» betrieben was nach Herstellerangaben eine zusätzlich Schallreduktion von 7 dB(A) bringt.

Mit diesen Massnahmen sind nun wieder alle Zimmer vermietbar und das ganze Hotel rund um die Uhr angenehm klimatisiert.
​
www.silent-mode.com

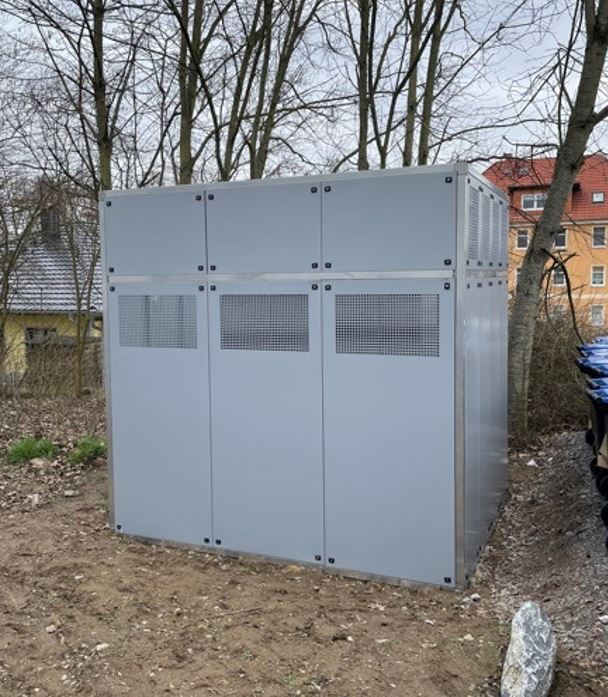

Schallhauben für «Alpha Innotec Tischverdampfer Wärmepumpe». Insgesamt wurde für dieses Projekt 6 Schallhauben für 6 Tischverdampfer Module erstellt. Da die Wärmepumpen in Reihe stehen wurde der Lufteintritt und der Luftaustritt jeweils Seiten versetzt.

Die kalte Luft, wird auf der dem Luftaustritt gegenüberliegender Seite ausgeblasen so da ein Luftkurzschluss zwischen dem Lufteintritt und Luftaustritt verunmöglicht wird. Die Luftkammer werden in der Mitte der Haube durch ein Deflektorblech getrennt. Der nach oben gehende Luftaustritt wird um 90 umgelenkt und damit der Luftschall gebrochen.
​
Die allseitige Schallreduktion beträgt rund 19 dB(A) über das ganze Frequenzband.

Die Hauben haben je die Grösse von: 1'700 x 1'000 x 1'700 mm (L x B x H) und sind komplett aus Aluminium gefertigt und anschliessend in der RAL Farbe 9003 Pulverbeschichtet. Die Anlagen sind via Servicetüren, die rund um die Anlagen verbaut sind, für Service- und Wartungsarbeiten frei zugänglich.

Die Schallhauben wurden vormontiert auf die Baustelle geliefert.

Weiter Infos: info@silent-mode.com

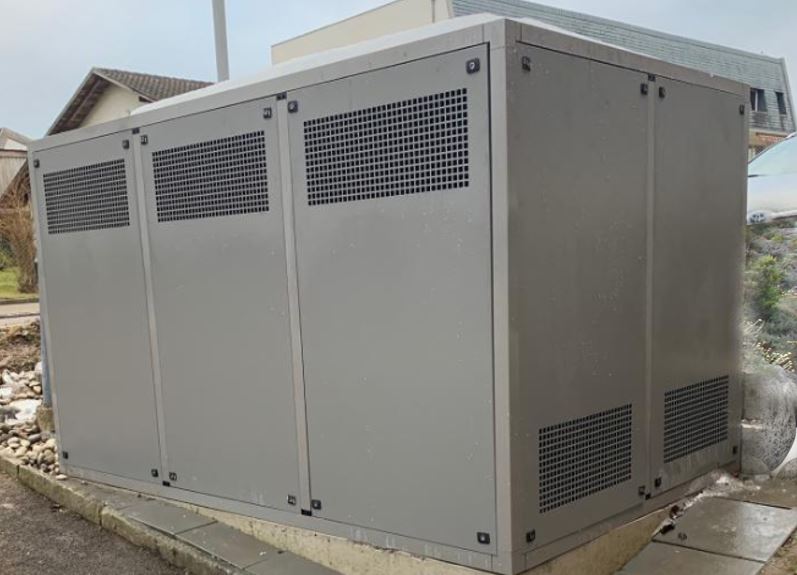

Das Bild zeigt eine Schallhaube für einen Carrier-Chiller mit vier Axialventilatoren mit Vertikaler Luftführung mit einer Luftmenge 28'900 m3/h auf höchster Leistungsstufe.

Die Anlage steht dient der Kühlung der Produktionsräume eines Lebensmittelproduzenten und steht in unmittelbarer Nachbarschaft eines Wohngebietes. Lärmklagen der Anwohner führten dazu das die Anlage mit einer Schallhaue versehen wurde.

Die Schallhaube ist auf ein maximales Luftvolumen von 31'000 m3/h ausgelegt und berücksichtigt damit die maximale statische Pressung der vier Axial-Ventilatoren von 50 Pa.
​
Die Schallhaube bietet die nachstehenden Vorteile:

• Schallreduktion über das ganze Frequenzband von -19 dB(A) damit erfüllt die Anlage auch den maximal erlaubten Schallpegel für Wohngebiete von 35 dB(A) in den Abend- und Nachstunden am nächsten Immissionsort (nächstes gelegenes Fenster zur Anlage). Dies ermöglicht dem Kunden den Betrieb der Anlage von 24 Stunden.
•  Beschattung der Verflüssiger in den heissen Sommermonaten. Vor der Installation der Schallhaube wurden die Verflüssiger bei sehr hohen Aussentemperaturen mit Wasser benebelt damit die benötigte Kälteleistung noch erreicht wurde.
• Schutz der Anlage vor Umwelteinflüssen wie Schnee, Hagel, Regen, Staub etc.
•  Uneingeschränkter Zugriff für Service und Wartungsarbeiten durch Servicetüren rund um die Anlage



Die Schallhaube ist komplett aus Aluminium gefertigt und in der RAL Farbe 9006 Pulverbeschichtet.

Infrarot Kältemittelsensoren mit einer einer Detektions-Limite von ≤ 10 ppm die in der Haube eingebaut sind, warnen den Betreiber bereits bei kleinsten Kältemittelverlusten bevor grössere Schäden an der Anlage und der Umwelt auftreten oder eine teure Kältemittel Neufüllung nötig wird.

Die Schallhaube wurde vormontiert in 4 Teile auf die Baustelle geliefert und auf dem zusätzlich rund um die Anlage gebauten Betonfundament in weniger als 2 Stunden aufgebaut.

Weitere Informationen:
info@silent-mode.com
​oder
www.silent-mode.com
www.silent-mode.net

Obwohl bei uns bereits die Magnolien blühen verlassen immer noch zahlreiche Schallschutzhauben für Wärmepumpen unser Lager in diesem Fall Richtung Deutschland und Oesterreich. Ein richtiger Run gibt es auf unsere Schallhauben in Anthrazit Farbe (RAL 7016), nachdem wir die erste Schallhauben in dieser Farbe im Frühjahr 2020 produziert haben, hat sich diese Farbe als Trend quasi über sämtliche Jahreszeiten gehalten.

Die Schallhauben sind komplett aus 1.5 mm Aluminium Blechen und Profilen gefertigt, welche in der Wunschfarbe des Kunden pulverbeschichtet werden.

Die Schallhauben Innenseite besteht aus 40 bis 50 mm Isolation aus geschlossenzelligen, halbsteifen und schallabsorbierenden Polyethylen Schaumstoffplatten.

Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle bei HVAC Anlagen.

Die Isolation ist UV- und Feuchte- und Wasserbeständig und baut keine Bakterien oder Pilze auf und
weist zusätzlich eine Starke Schalldämmung über sämtlich Frequenzbänder auf. Damit werden Maskierungseffekte, die oft bei der Elimination von Hochfrequenz Schallbändern auftreten und eine Erhöhung der Tonalität des Kompressoren Geräusches nach sich ziehen, verhindert.

Die Montage ist einfach, da Grundkonstruktion der Hauben auf einem Stecksystem basiert, das praktisch ohne Schrauben aufgebaut werden kann.

Die Servicetüren rund um die Anlagen ermöglichen einen ungehinderten Zugriff auf die Anlagen für Service und Wartungszwecke.

Vorteile
 Allseitig hohe Schallreduktion zwischen 18 bis 20 dB(A).

Windschutz- kombiniert mit der thermischen Isolation hält sich die Wärme in der Schallhaube und die Verflüssiger und Ventilatoren sind von direkt auftretendem Wind geschützt.

Schutz der Anlagen vor Wettereinflüssen (Regen, Hagel, Schnee, Wind (direkter Wind auf den Ventilatoren kann zu Leistungsverlusten führen).

Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.

Umweltfreundliches Material.
Sämtlich Bestendteile der Schallhaube sind recyclebar.

Freie Wahl der RAL Farbe ermöglich eine Anpassung an die Umgebung

Schallreduktion ca. 18 – 20 dB(A)

Druckverlust durch die Schallhaube, maximal, 15 Pascal (Statische Pressung von Axialventilatoren liegt bei rund 20 – 25 Pascal. Das heisst die Anlageleistung wird nicht reduziert.

Doppel Schallhaube für 2 Daikin VRV-5 Units mit Lamellenboden und in der Höhe verstellbaren Füssen (+/- 20 cm) mit Niveauausgleich.

Die Schallhaube ist komplett aus Aluminium gefertigt und in RAL Lichtgrau Pulverbeschichtet. Die Schallhaube hat eine spezielle Luftführung, die durch Umlenkung die Luftschwingungen bricht und dadurch den Hochfrquenz Schall der Ventilatoren reduziert.

Ein Deflektorblech mit innenliegender 50 mm Isolation trennt zudem den Lufteintritt und Luftaustritt und verhindert, insbesonders auch bei der Kaskadeninstallation einen häufig auftretenden Luftkurzschluss der zu Leistungseinbussen der Anlagen führt.

Das Deflektorbleche schirmt weiter das Tieffrequenz Kompressorgeräusch ab, das in vielen Fällen beim Wegfallen des Hochfrequenzschalls durch die fehlende Maskierung, als Brummen auch auf grössere Distanzen hörbar ist.

Der Lammelboden ist Schwingungsisoliert und ermöglicht die Exakte Platzierung, eine Köperschallfreie Lagerung der Anlagen und eine geschützte Durchführung von Kälte- und Elektrischenanschlüssen.

Servicetüren mit innenliegender 50 mm Schallisolation und Schnellverschlüssen mit Schlössern rund um die Anlagen ermöglicht einen einfachen Zugang für Service- und Wartungsarbeiten.

Damit sind die Anlagen auch vor Vandalen-Akten, Fremdzugriffen und Umwelteinflüssen (Wind, Regen, Schnee, Hagel). Weiter verhindert die Schallhaube das die Verflüssiger Blättern und sonstigem Schmutz ansetzen und damit der Luftdurchsatz reduziert wird der zwangsläufig zu höheren Drehzahlen und Aufnahmeleistung der Anlage führt.

Die Haube trotzt COVID und verlässt unser Lager Morgen Richtung München.

www.silent-mode.com
info@silent-mode.com

Täglich verlassen deshalb, unser Schallhauben unser Lager in Richtung Kunden um für alle möglichen Wärmepumpen Modellen über sämtliche Leistungsklassen eine leisen Betrieb zu garantieren.

Die heutigen strikten regulatorischen Vorschriften bezüglich der Schallemissionsgrenzen von Wärmepumpen in der Wohnzone führen zu einer zunehmenden Planungsunsicherheit und vermehrten Streitigkeiten zwischen Nachbarn.

Defacto können Wärmepumpen mit Aussenaufstellung nur noch mit einer Distanz von 10 bis 15 Meter zum nächsten Nachbarfenster verbaut werden. Distanzen bei der heutigen verdichtenden Bauweise kaum mehr eingehalten werden können.

Viele Hausbesitzer stehen deshalb bei einem anstehenden Heizungswechsel vor der Wahl zum Beispiel eine alte Oelheizung mit einer modernen zu ersetzen oder durch eine Klimafreundliche Wärmepumpe.

Eine Entscheidung die nicht zuletzt von den Möglichkeiten der Aufstellung einer Wärmepumpe abhängt oder der zusätzlichen von den Möglichkeiten eines zusätzlichen Schallschutzes.

In diesem Sinne schaffen Schallhauben Planungssicherheit und ermöglichen den Betrieb von Wärmepumpen in nächster Nähe zur Nachbarschaft.

Weitere Informationen: info@silent-mode.com

Schallhaube für "Bitzer Kompressoren" haben vor allem das Ziel die Tieffrequenz Geräusche zu eliminieren und zusätzlich die Warme Luft in der Haube abzuführen.

Die Planung unserer Schallhauben basiert auf hier auf den nachstehenden Ueberlegungen:

1. Möglichst geringe Grösse der Schallhaube
2. Modulare Erweiterbarkeit (Modulbauweise mit Berücksichtigung der Wiederverwendbarkeit nach einem Mieteinsatz)
3. Höchstmögliche Schallisolation
4. Vermeidung von Leistungsverlusten der Anlagen
5. Ungehinderter Zugriff für Service und Wartung

Rund um die Anlagen werden Servicetüren mit innenliegender 50 mm Dicker Schallisolation integriert.
Diese Servicetüren sind mit Schnellverschlüssen ausgerüstet die sich einfach von einer Person ausbauen lassen. Damit sichern wir einen
ungehinderten Zugang für Service- und Wartungsarbeiten.  Das Isolationsmaterial bietet ein hohe Schallisolation über das ganze Frequenzspektrum .
Die Isolation ist zudem Wasser- und UV Resistent und baut keine Bakterien und Pilze auf. Die Isolation entsprich zudem der höchsten Brandsicherheitsklasse.  Die Isolation hat zusätzlich die Funktion von Thermischer Isolation.

•  Allseitig hohe Schallreduktion zwischen 20 bis 22 dB(A).
• Beschattung der Anlage in den Sommermonaten kombiniert mit der thermischen Isolation erwärmt sich die Umgebungsluft der Verflüssiger geringer als bei nicht Beschattung. Damit bessere Energieeffizienz auch bei hohen Aussentemperaturen.
• Schutz der Anlagen vor Wettereinflüssen (Regen, Hagel, Schnee, Wind (direkter Wind auf den Ventilatoren kann zu Leistungsverlusten führen).
• Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.
• Umweltfreundliches Material (Sämtlich Bestendteile der Schallhaube sind recyclebar).



Die Schallhaube auf dem nachstehenden Bild hat die nachstehenden Dimensionen:
1'700 x 1'000 x 1'500 mm (L x B x H).

Schallhaube mit Boden für eine PANASONIC CU-3268TBE Ausseneinheit in RAL Farbe 9010 (weiss).
Die Planung der Schallhaube basiert auf den nachstehenden Ueberlegungen:

• Möglichst geringe Grösse der Schallhaube
• Höchstmögliche Schallisolation
• Vermeidung von Leistungsverlusten der Anlagen
• Ungehinderter Zugriff für Service und Wartung

Aus diesen Anforderungen basiert das nachstehende Schallhauben Konzept:

Die Anlage weist die folgenden Masse auf.
970 x 390 x 795 mm (L x B x H), dazu kommt eine Höhe der Streifenfundamente von 300 mm.

Der Luftdurchsatz liegt bei rund 3‘200 m3/h (Höchste Leistungsstufe).

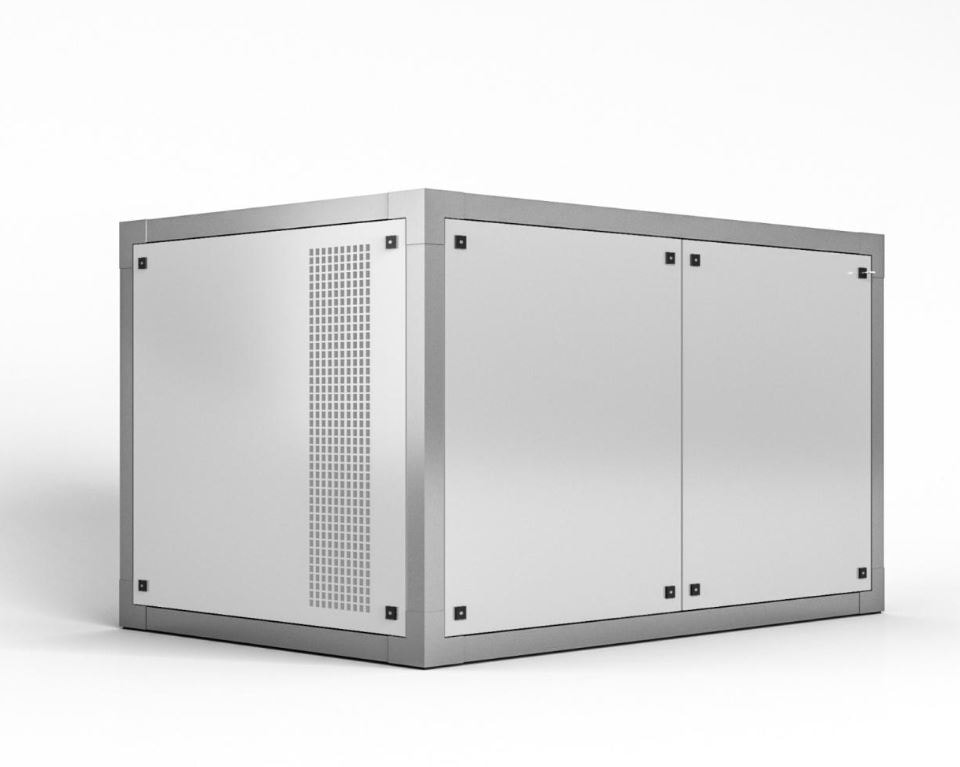

Schallhauben Konzept
Aluminiurahmen Konstruktion zur Aufnahme der Gitter für den Lufteintritt und Luftaustritt und die Integration von Schallisolierten Servicetüren rund um die Anlage.

Die Grundkonstruktion hat die nachstehenden Masse:  1‘700 x 1‘000 x 900 * mm L x H x B
(*inklusive Boden und Füsse betrögt die Höhe der Schallhaube 1‘100 mm)

Die Lufteintrittsgitter liegen Hinten seitlich rechts und links parallel zur Hauswand während der Luftaustritt vorne Seitlich rechts und links wiederum parallel zu Hauswand geführt wird. Die Trennung der Zuluft (Warmluft) und der Abluft (Kaltluft) erfolgt in der Mitte der Schallhaube durch ein Transnormblech.
Dies ergibt die nachstehenden freien Flächen:

Lufteintritt = 0.78 m2
Luftaustritt = 0.78 m2
​
Rund um die Anlagen werden Servicetüren mit innenliegender 50 mm Dicker Schallisolation integriert. Diese Servicetüren sind mit Schnellverschlüssen ausgerüstet die sich einfach von einer Person ausbauen lassen. Damit sichern wir einen ungehinderten Zugang für Service- und Wartungsarbeiten.

Das Dach ist Doppelt ausgeführt Innenliegend 2 Panels mit der integrierten Schallisolation, plus darüber liegendem Panel das die Schallhaube vor Wassereintritt schützt.

Schallschutzhaube für 2 Galletti Kaltwassersätze installiert auf einer Terrasse mit obenliegenden Wohnungen in München. Die Kaltwassersätze haben seitliche Verflüssiger und blasen die Warmluft gegen oben aus.

Die Schallhaube ist komplett aus Aluminium Profilen und Panels in Systembauweise gebaut.

Die Masse der Haube betragen 3'850 x 2850 x 3'150 mm (L x B x H). Das Gewicht der Haube beträgt nur 350 kg. Punktlasten auf Flachdächern (Folien) werden durch die Grossflächliche Auflage der Bodenprofile vermieden.

Die Innenseite der Panels ist mit 50 mm dicken Schallpanelen gefüllt. Die Panels sind Wasser- Feuer-, Piltz- und Bakterienresistent.
Die Schallreduktion beträgt rund 24 dB(A) über das ganze Frequenzband von 63 bis 8'000 Hz. Der Druckverlust beläuft sich auf rund 15 Pa.

Die Haube wurde zerlegt auf der Baustelle angeliefert und in 1 Tag aufgebaut.

• Allseitig hohe Schallreduktion zwischen 18 bis 20 dB(A).

• Windschutz- kombiniert mit der thermischen Isolation hält sich die Wärme in der Schallhaube und die Verflüssiger und Ventilatoren sind von direkt auftretendem Wind geschützt.
• Schutz der Anlagen vor Wettereinflüssen (Regen, Hagel, Schnee, Wind (direkter Wind auf den Ventilatoren kann zu Leistungsverlusten führen).
• Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.
• Umweltfreundliches Material.  Sämtlich Bestendteile der Schallhaube sind recyclebar.
•  Freie Wahl der RAL Farbe ermöglich eine Anpassung an die Umgebung
•  Schallreduktion, Einhausung der gesamten Anlage inkl. Maschinenraum:  ca. 18 – 20 dB(A)
•  Druckverlust, Rund 14 Pascal (Statische Pressung der Ventilatoren rund 20 Pascal) Das heisst die Anlageleistung wird nicht reduziert

Das nachstehend Bild zeigt die Haube vor der Schlussreinigung respektive während dem die Schutzfolie auf den Panels entfernt wird.
Gerne stehen wir Ihnen für weitere Informationen zur Verfügung: info@silent-mode.com

Schallschutzgehäuse für eine Gruppe von 3 Dakin VRV-Systemen, die auf einem Dach eines Rechenzentrums montiert sind. Die Haube wurde von uns in Italien vormontiert und mit einem speziellen Transport nach Deutschland geliefert.

Die Haube hat folgende Abmessungen: 4.300 x 2.200 x 2.850 mm (L x B x H). Mit einem Kranlift wurde die Schallhaube einfach wie ein Hut über das System geschoben und dann der Luftstrom eingestellt.

Das Gehäuse reduziert den Lärm von den VRV -Systemen zum gegenüberliegenden Wohngebiet. Schallreduzierung allseitig 19 dB (A) gemessen nach der Hüllflächenmethode (Spektrum 65 bis 8.000 Hz).

Die Haube ist wieder komplett aus Aluminium gefertigt.

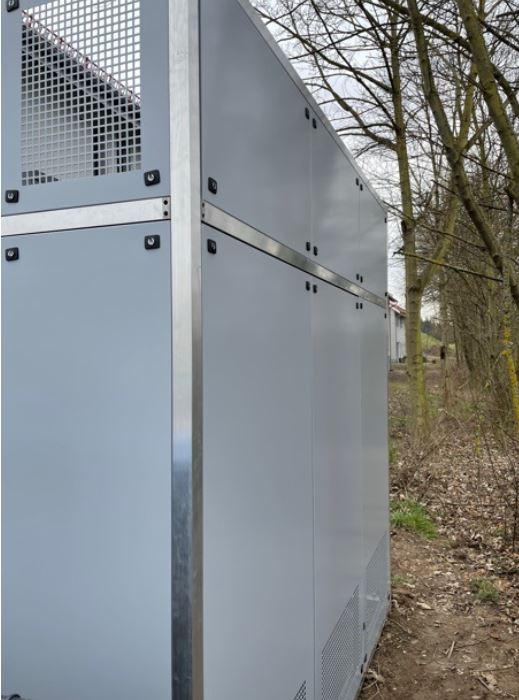

Installation einer Schallschutzhaube für eine SUNDEZ Luft / Wasser Wärmepumpe installiert bei einem Mehrfamilienhaus in unmittelbarer Nähe von Fenstern.  Die Schallhaube ist komplett aus Aluminium produziert und in RAL Lichtgrau Pulverbeschichtet.

Die Masse der Haube: 2'500 x 1600 x 1'750 mm (L x B x H).

​Schallreduktion über das ganze Frequenzband = 19 dB(A). Druckverlust < 20 Pascal.

www.silent-mode.com
